烂泥：kickstart无人值守安装CentOS6.5

本文由秀依林枫提供友情赞助，首发于烂泥行天下。

在本次实验进行之前，首先我们要把公司的网络环境进行介绍。

注意这个网络拓扑图，也是生产环境的一个实例。同时服务器192.168.1.214已关闭iptables、Selinux。

看如下拓扑图：

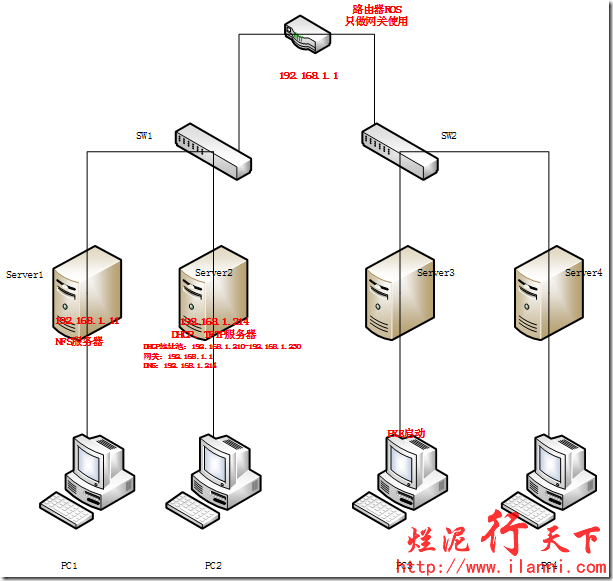

kickstart完全配置后的网络拓扑如下：

目前路由器使用的是软路由ROS，因为centos的无人值守安装需要DHCP服务器的配合使用，并且还需要对DHCP服务进行特殊配置。

而一般路由器根本就不支持此特殊功能，所以我们需要关闭路由器ROS的DHCP功能。只让路由器ROS当作网关使用，当然ROS的其他功能，包括ROS的路由策略、ARP地址绑定、限速等等都可以正常使用。

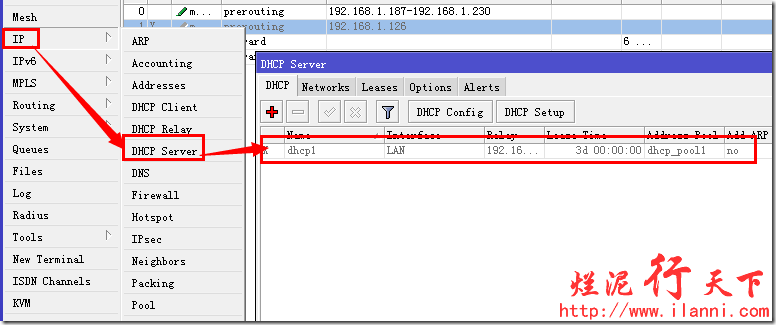

关闭ROS的DHCP功能，IP—DHCP server，如下：

服务器192.168.1.11安装的NFS服务，所有的镜像文件都是存在该服务器上。好了接下来，我们开始一步一步的介绍相关的工作。

要想无人值守安装Centos，我们需要以下几个步骤，进行操作：

1、 理解PXE原理

2、 配置NFS服务器，用于存放系统安装时所需要的文件

3、 配置DHCP服务器，用于给客户端提供IP地址及其它信息

4、 配置TFTP服务器，用于提供客户端PXE引导所必须的文件

5、 配置kickstart自动应答安装文件

6、 使用PXE功能引导客户机

一、理解PXE原理

kickstart怎么和PXE有联系？PXE是什么东西?

kickstart无人值守安装centos，也就是通过网络安装centos系统，而且在安装的过程不需要人工干预系统的安装。系统会按照你配置好的步骤进行安装，而网络安装centos系统必须需要网卡的支持。

网卡要想去下载远程服务器上的相关系统镜像文件，必须支持PXE。

PXE(Pre-boot Execution Environment，预启动执行环境)是由Intel设计的协议，它可以使计算机通过网络启动。该协议分为client和server两端，PXE client在网卡的ROM中，当计算机引导时，BIOS把PXE client调入内存执行，并显示出命令菜单，经用户选择后，PXE client将放置在远端的操作系统通过网络下载到本地运行。

既然是通过网络传输，就需要IP地址。也就是说在其启动过程中，客户端请求服务器分配IP地址之后，PXE Client使用TFTP Client 通过TFT协议下载启动安装程序所需的文件。

简单地说PXE网络安装，客户机通过支持PXE的网卡向网络中发送请求DHCP信息的广播请求IP地址等信息，DHCP服务器给客户端提供IP地址和其它信息（TFTP服务器、启动文件等），之后请求并下载安装需要的文件。在这个过程中需要一台服务器来提供启动文件、安装文件、以及安装过程中的自动应答文件等。

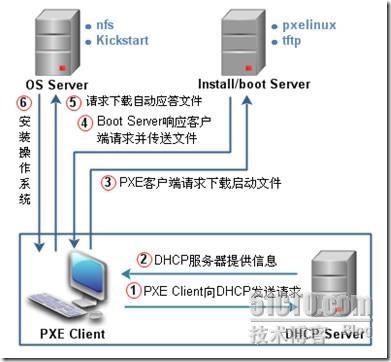

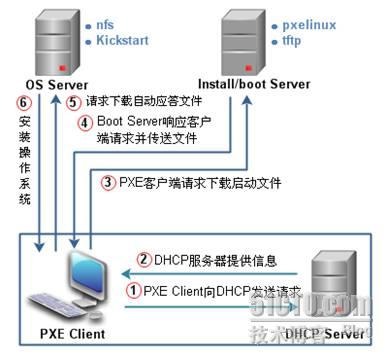

下图中介绍了Linux中自动安装系统的详细工作过程：

第一步：PXE Client向DHCP发送请求

首先，将支持PXE的网络接口卡（NIC）的客户端的BIOS设置成为网络启动，选择基本所有的网卡都支持网络启动。通过PXE BootROM（自启动芯片）会以UDP方式发送一个广播请求，向网络中的DHCP服务器索取IP地址等信息。

第二步：DHCP服务器提供信息

DHCP服务器收到客户端的请求，验证是否来至合法的PXE Client的请求，验证通过它将给客户端一个“提供”响应，这个“提供”响应中包含了为客户端分配的IP地址、pxelinux启动程序（TFTP）位置，以及配置文件所在位置。

第三步：PXE客户端请求下载启动文件

客户端收到服务器的“回应”后，会回应一个帧，以请求传送启动所需文件。这些启动文件包括：pxelinux.0、pxelinux.cfg/default、vmlinuz、initrd.img等文件。

第四步：Boot Server响应客户端请求并传送文件

当服务器收到客户端的请求后，他们之间之后将有更多的信息在客户端与服务器之间作应答，用以决定启动参数。BootROM 由 TFTP 通讯协议从Boot Server下载启动安装程序所必须的文件（pxelinux.0、pxelinux.cfg/default）。default文件下载完成后，会根据该文件中定义的引导顺序，启动Linux安装程序的引导内核。

第五步：请求下载自动应答文件

客户端通过pxelinux.cfg/default文件成功的引导Linux安装内核后，安装程序首先必须确定你通过什么安装介质来安装linux。如果是通过网络安装（NFS, FTP, HTTP），则会在这个时候初始化网络，并定位安装源位置。或许你会说，刚才PXE不是已经获取过IP地址了吗？为什么现在还需要一次？这是由于PXE获取的是安装用的内核以及安装程序等，而安装程序要获取的是安装系统所需的二进制包以及配置文件。由于它们需要的内容不同造成PXE模块和安装程序是相对独立的，PXE的网络配置并不能传递给安装程序。从而进行两次获取IP地址过程。

接着会读取该文件中指定的自动应答文件ks.cfg所在位置，根据该位置请求下载该文件。

第六步：客户端安装操作系统

将ks.cfg文件下载回来后，通过该文件找到OS Server，并按照该文件的配置请求下载安装过程需要的软件包。

OS Server和客户端建立连接后，将开始传输软件包，客户端将开始安装操作系统。安装完成后，将提示重新引导计算机。这个时候注意，在重新引导的过程中一定要将BIOS修改回从硬盘启动，不然的话又会重复的自动安装操作系统。

ok以上就是PXE网络启动的整个过程，下面我们开始正式的配置。

二、配置NFS服务器

配置NFS服务器，有关NFS服务器的搭建与配置可以参考这篇文章《烂泥：NFS存储与VSphere配合使用》。我们现在把系统安装时，所需要的文件全部复制到服务器192.168.1.11的/iso目录下。

系统安装的文件，我们可以从镜像文件中得到。

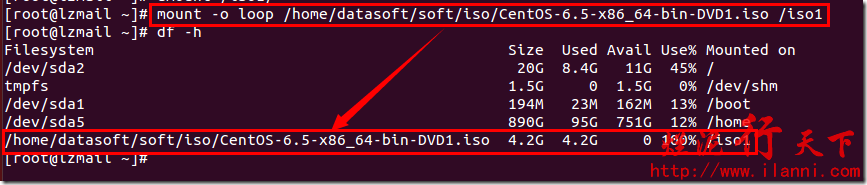

把本地的镜像文件进行挂载，如下：

mount –o loop /home/datasoft/soft/iso/CentOS-6.5-x86_64-bin-DVD1.iso /iso1

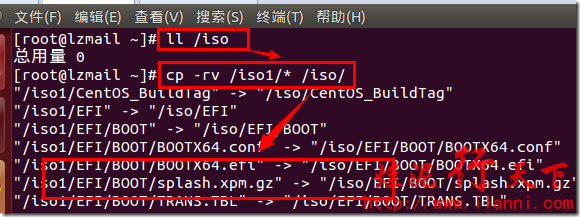

把/ios1目录下所有的内容全部复制到/iso目录下，如下：

cp –rv /iso1/* ./

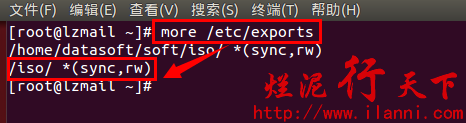

把/iso目录通过NFS方式映射出去，如下：

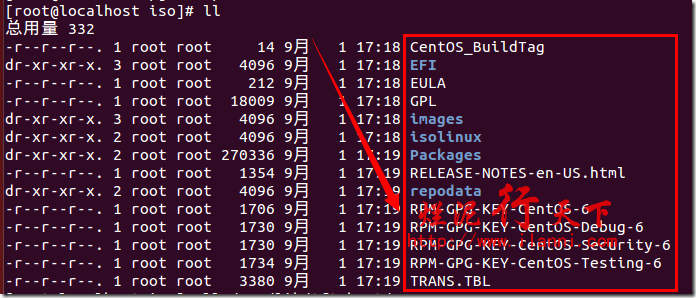

该镜像文件的结构如下：

* isolinux目录存放光盘启动时的安装界面信息

* images目录包括了必要的启动映像文件，最重要的是引导第二阶段安装需要用到的镜像文件install.img，anaconda程序就在这个镜像文件中

* Packages目录存放安装软件包及信息

* EFI目录：用于64位的基于EFI的系统引导。其中BOOT目录下BOOTX64.conf为grub的配置文件，用于显示引导菜单。

*TRANS.TBL文件：记录当前目录的列表，用mkisofs的-T参数重新生成，主要是为了长文件名称。

NFS服务配置好后，我们现在开始配置DHCP服务。

三、配置DHCP服务器

有关DHCP服务器的搭建与配置，可以参考这篇文章《烂泥：CentOS安装及配置DHCP服务器》。

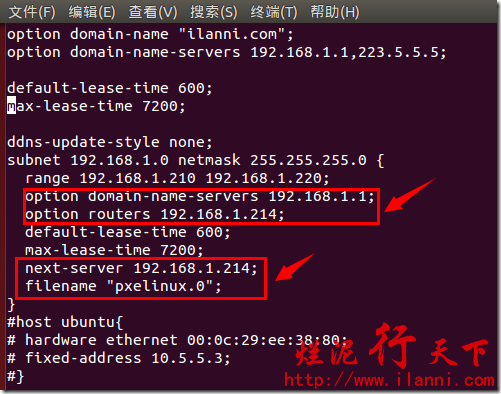

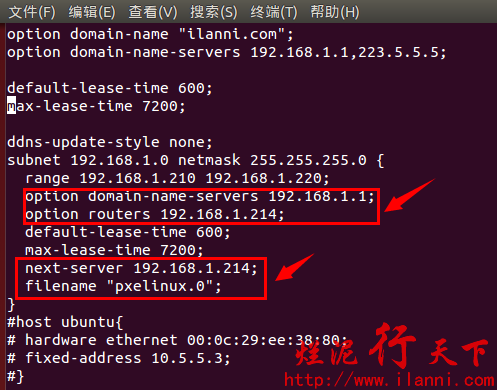

我们现在需要做的是在DHCP服务的配置中添加TFTP服务器的地址，以及客户端所要获取到的配置文件名称。如下：

vi /etc/dhcp/dhcpd.conf

next-server 192.168.1.214;

filename “pxelinux.0”;

四、配置TFTP服务器

此步骤牵涉的内容比较多，请耐心观看。

4.1 复制pxelinux.0文件

PXE启动映像文件由syslinux提供，我们只要安装syslinux，就会生成一个pxelinux.0文件，只需要将 pxelinux.0 这个文件复制到TFTP根目录即可。

pxelinux.0文件的作用是加载系统引导文件。如下：

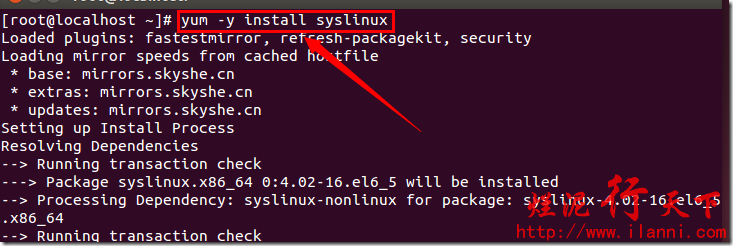

yum –y install syslinux

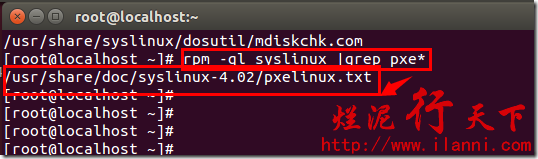

查看syslinux安装后，所生成的文档，如下：

rpm -ql syslinux |grep pxe*

查找syslinux生成的pxelinux.0文件位置，如下：

find / -name pxelinux.0

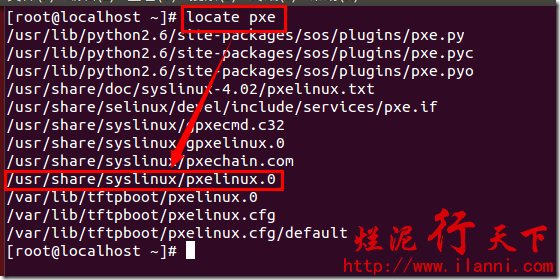

或者直接使用locate pxe进行搜索也可以，该命令的意思是查找以pxe开头的所有文件。如下：

locate pxe

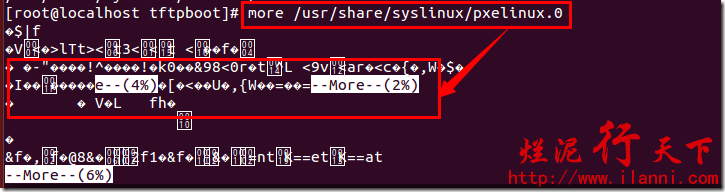

查看pxelinux.0文件的内容，可以看到全部是乱码，如下：

more /usr/share/syslinux/pxelinux.0

要把pxelinux.0复制到tftp的根目录下，要先安装和配置TFTP服务器，有关TFTP服务器的安装及配置可参考这篇文章《烂泥：CentOS安装及配置TFTP服务器》。在此我们的TFTP根目录还是使用默认，为/var/lib/tftpboot/。其上传和下载的权限也已经开启。如下：

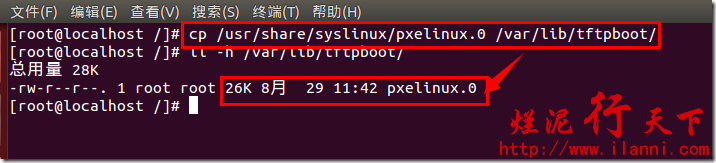

cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/

4.2 复制boot.msg、splash.jpg、vesamenu.c32文件

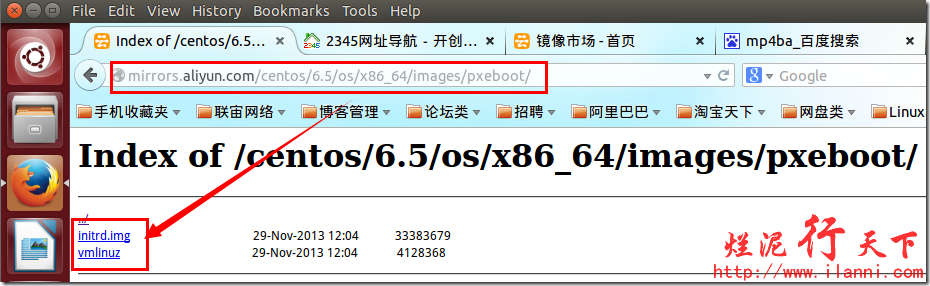

以上我们把pxelinux.0文件已经复制到TFTP的根目录下，下面我们开始复制有关系统内核和系统安装时的相关文件。这些文件我们可以通过centos镜像网站进行下载，比如国内的阿里云网站，截图演示如下：

也可以通过把本地的镜像文件进行挂载使用，本实验我们是先把本地的镜像文件进行挂载，然后通过NFS的方式把该镜像中的文件复制出来。如下：

mount -t nfs 192.168.1.11:/iso /iso

打开/iso/isolinux目录，isolinux目录中主要是存放光盘启动时的安装界面信息，在这里面有几个文件是我们需要的。

boot.msg引导模块的菜单选项

splash.jpg 启动时的背景文件

vesamenu.c32用于设置菜单模块

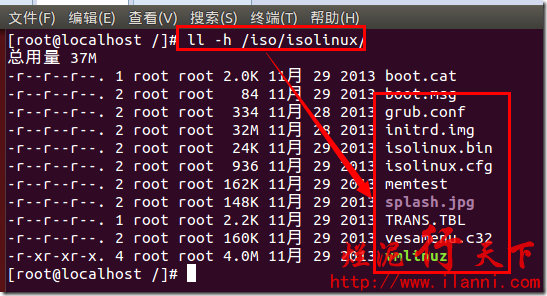

ll -h /iso/isolinux/

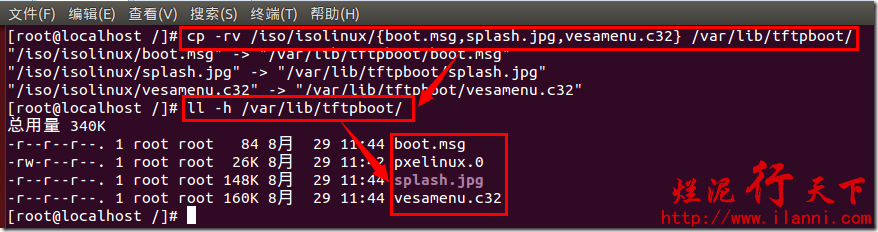

把上述文件复制到TFTP服务器的根目录，如下：

cp -rv /iso/isolinux/{boot.msg,splash.jpg,vesamenu.c32} /var/lib/tftpboot/

ll -h /var/lib/tftpboot/

4.3 复制vmlinuz、initrd.img文件

下面复制centos的安装引导文件vmlinuz、initrd.img。

vmlinuz 是可引导的、压缩的内核文件

initrd.img在系统引导过程中挂载的一个临时根文件系统，用来支持两阶段的引导过程的文件系统

以上两个文件存放在/iso/images/pxeboot目录下：如下：

ll –h /iso/images/pxeboot

cp -rv /iso/images/pxeboot/{vmlinuz,initrd.img} /var/lib/tftpboot/

ll -h /var/lib/tftpboot/

以上文件复制完毕后，我们来创建pxelinux.cfg目录及default文件。

4.4 创建pxelinux.cfg目录及default文件

pxelinux.cfg目录主要是用来存放default文件。default文件主要是用来系统正常引导后的相关配置。如下：

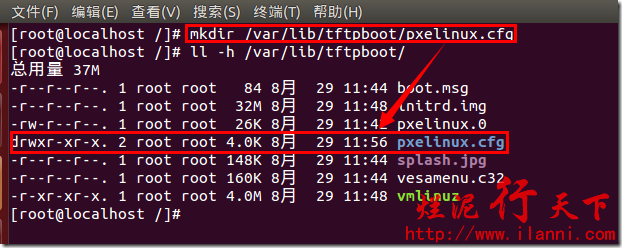

mkdir /var/lib/tftpboot/pxelinux.cfg

因为default文件的内容格式比较复杂，所以在此我们不建议手工创建。centos镜像文件中已经为我们提供了一个模版，该模版是/iso/isolinux/isolinux.cfg，如下：

ll -h /iso/isolinux/

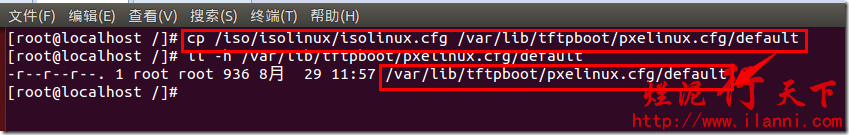

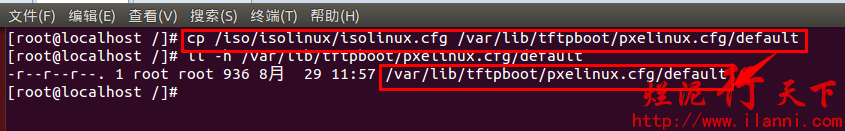

复制isolinux.cfg并重命名为default，如下：

cp /iso/isolinux/isolinux.cfg /var/lib/tftpboot/pexlinux.cfg/default

4.5 修改default文件内容

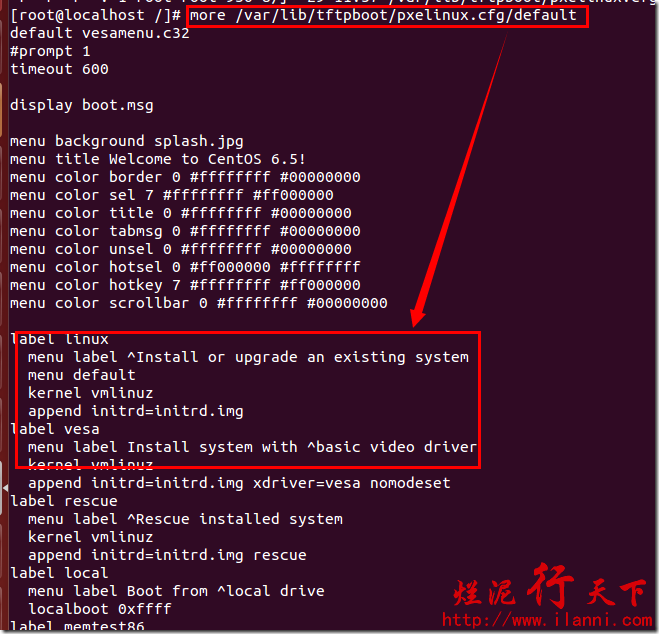

在修改default文件内容之前，先查看其文件的内容，如下：

more /var/lib/tftpboot/pexlinux.cfg/default

通过上图我们可以看到，default文件的内容非常多。其实有很多是我们不需要的。修改该配置文件，只保留如下内容：

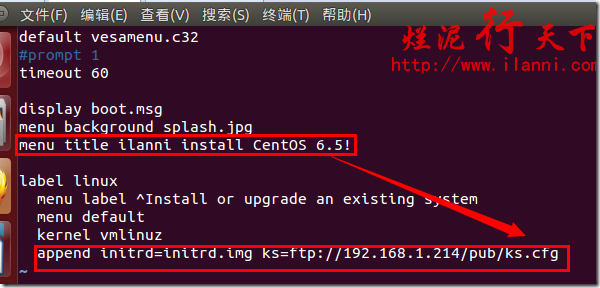

vi /var/lib/tftpboot/pxelinux.cfg/default

default vesamenu.c32

#prompt 1

timeout 60

display boot.msg

menu background splash.jpg

menu title ilanni install CentOS 6.5!

label linux

menu label ^Install or upgrade an existing system

menu default

kernel vmlinuz

append initrd=initrd.img ks=ftp://192.168.1.214/pub/ks.cfg

其中我们只需要注意ks=ftp://192.168.1.214/pub/ks.cfg这行，这行是需要kickstart生成的配置文件，而是使用的ftp方式访问该文件。在这我们先把该文件的名称填写进来。

下面我们开始安装及配置kickstart自动应答文件。

五、配置kickstart自动应答安装文件

5.1 安装kickstart软件包

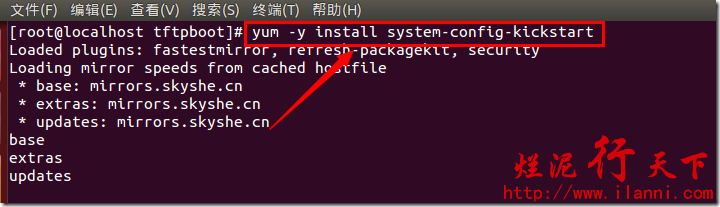

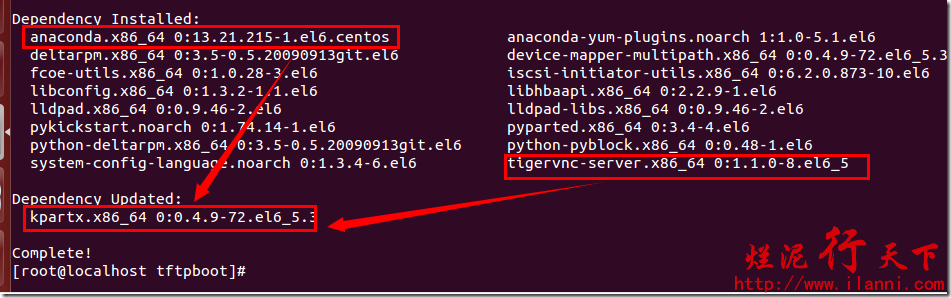

首先要安装kickstart软件包，使用如下命令：

yum -y install system-config-kickstart

kickstart安装完毕后，你会在/root/目录下生成anaconda-ks.cfg文件。该文件就是kickstart自动应答文件的一个模版，如下：

find / -name an*.cfg

查看该配置文件，如下：

more /root/anaconda-ks.cfg

如果你对这个配置文件比较熟悉的话，你可以直接把该文件复制一份到/var/ftp/pub目录下，并重命名为ks.cfg。修改保存后，就可以去启动客户端。

5.2 生成kickstart自动应答文件

但是对于不熟悉该自动应答配置文件的童鞋来说，还是通过图形界面方式来生成kickstart自动应答文件吧。

注意图形界面生成kickstart自动应答文件，一定要再kickstart服务器上安装图形界面。

在终端下输入system-config-kickstart，系统就会弹出kickstart的配置界面，如下：

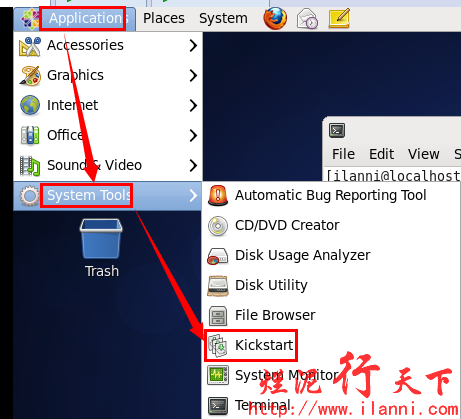

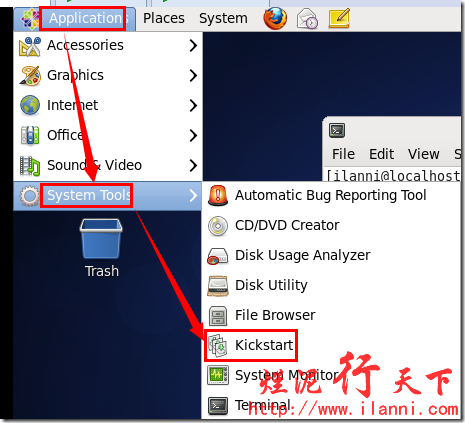

注意此命令可以在普通用户下使用，也可以通过centos图形界面的菜单打开，如下：

下面我们开始配置kickstart，如下：

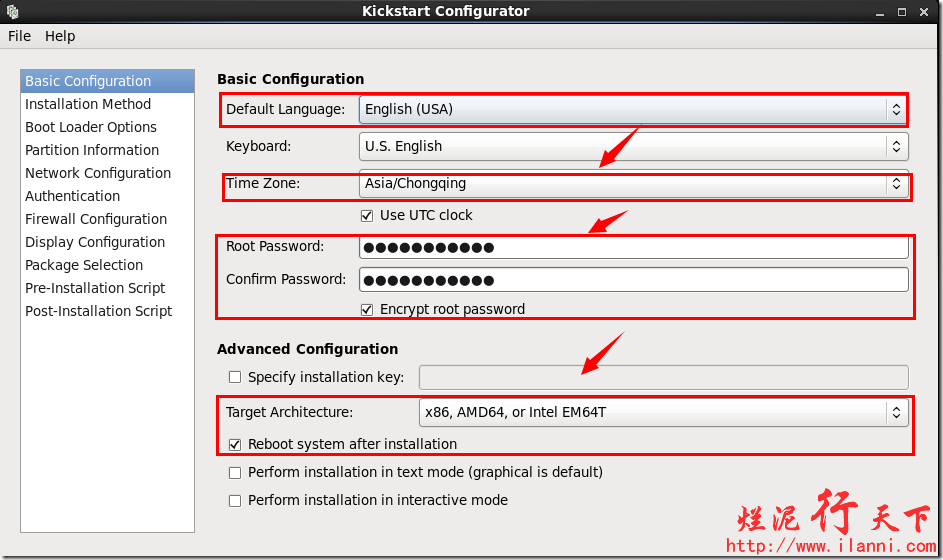

该界面主要是配置语言、键盘类型、时区、root用户的密码

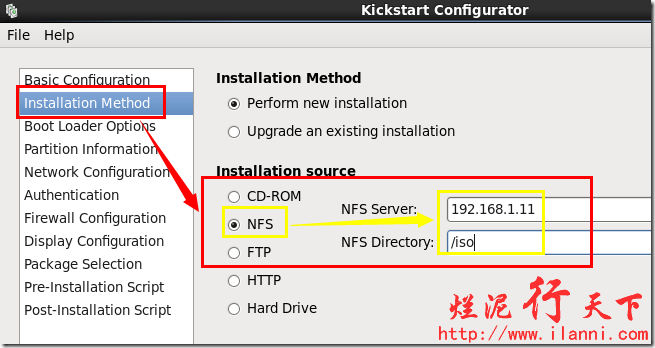

该界面主要是配置是通过何种方式安装系统的，在此我们选择的是NFS方式。这个我们也在前文提到过。

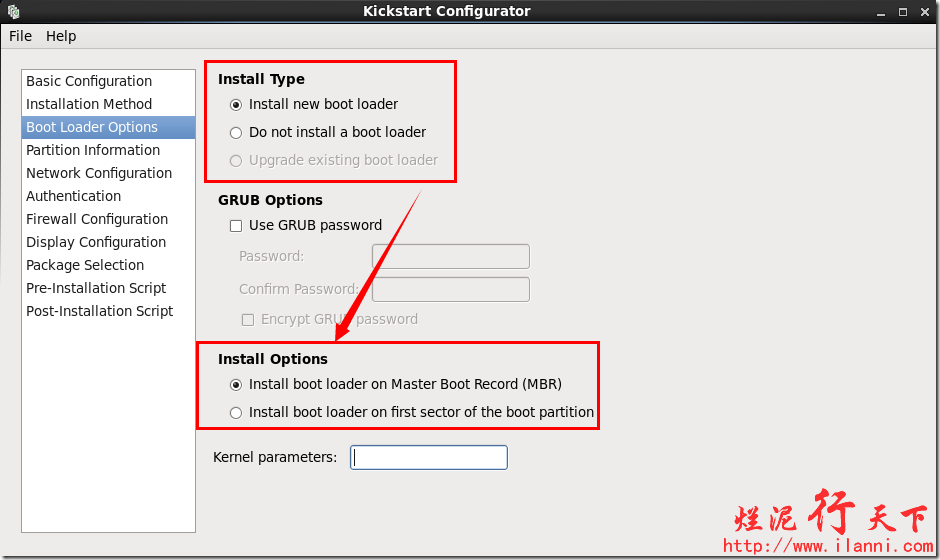

该界面主要是询问是否安装新的boot loader和MBR。

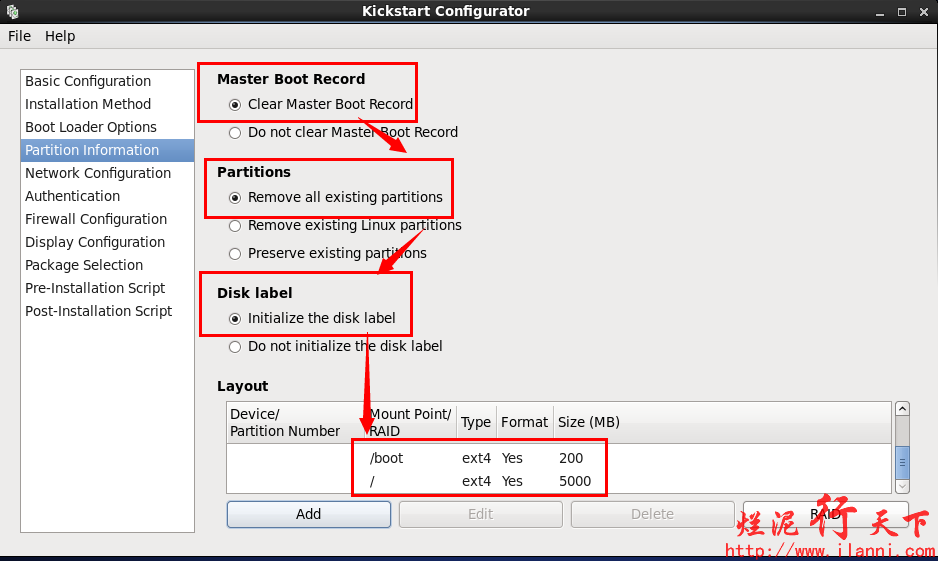

该界面主要是配置系统的分区，注意图形界面下不能进行LVM的配置。如果要进行LVM配置的话，可以通过修改kickstart的配置文件来达到目的。这个我会在以后的文章中进行介绍。

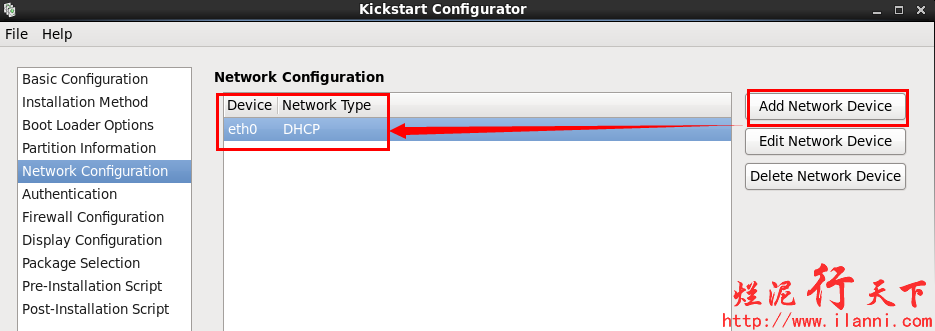

该界面主要是配置客户端的网卡名称以及该网卡的IP地址形式，我们在此为网卡命名为eth0，并且配置该网卡的获取IP地址形式是DHCP方式的。

该界面主要是配置防火墙和Selinux，默认在此我们禁用。

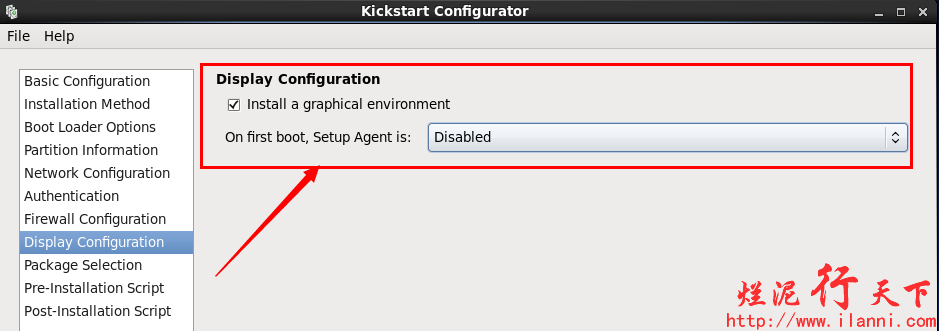

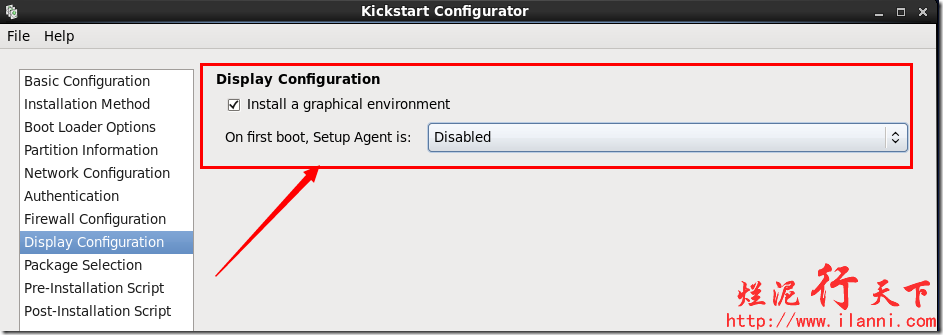

该界面配置是否显示配置。

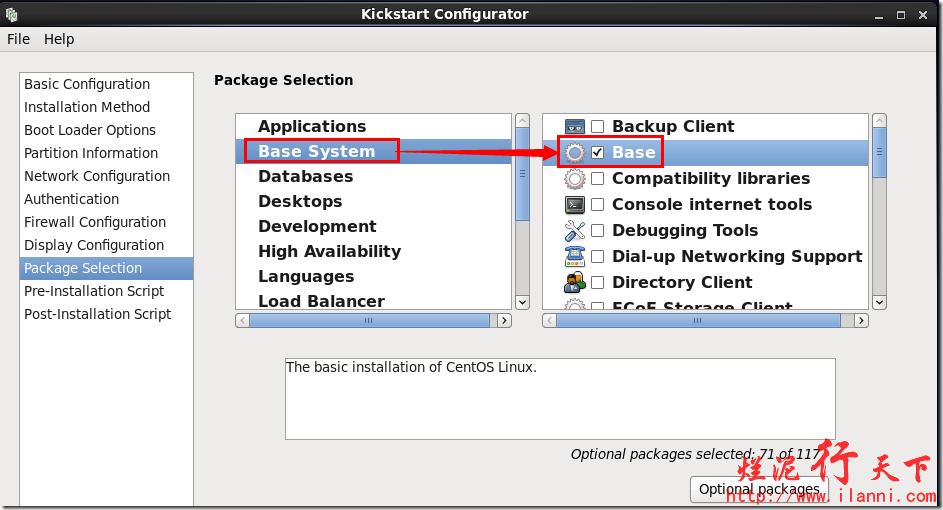

该界面主要配置需要安装的软件包。在此我要提醒下，如果你的centos镜像使用的是mini版的话，在安装包选择base后，系统安装时会报错。

但是centos镜像文件使用的是DVD版的话，安装包选择base正常安装。

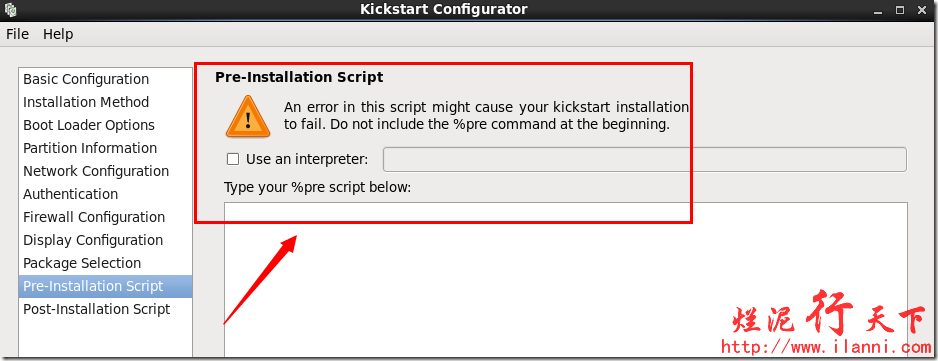

该界面配置系统安装前需要执行的脚本。

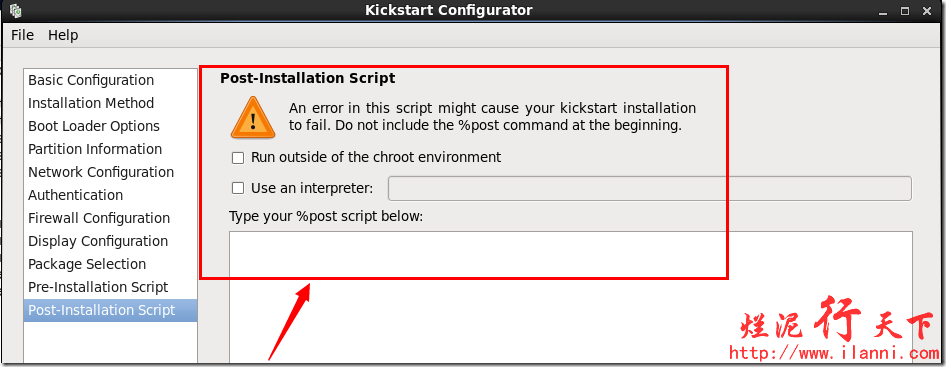

该界面配置系统安装后需要执行的脚本。

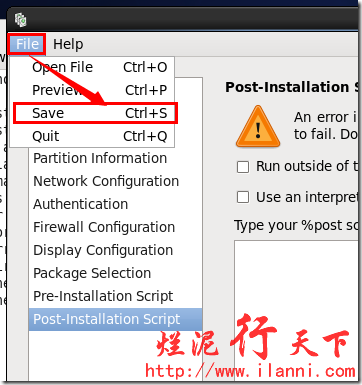

以上配置完毕后，我们就可以保存此配置文件。点击“file”-“save”，如下：

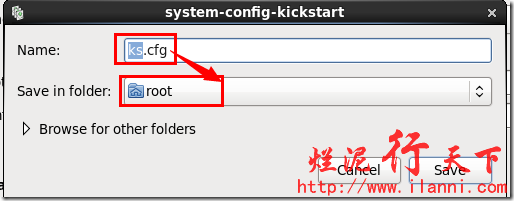

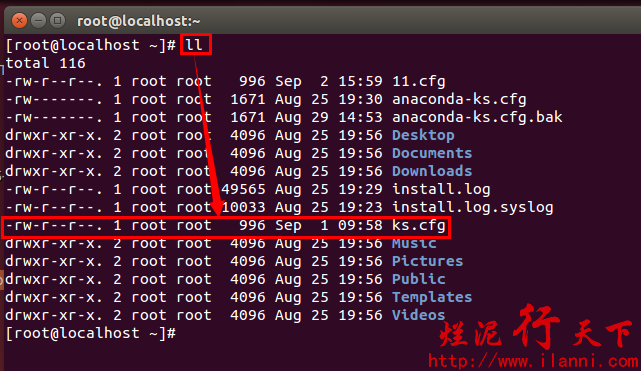

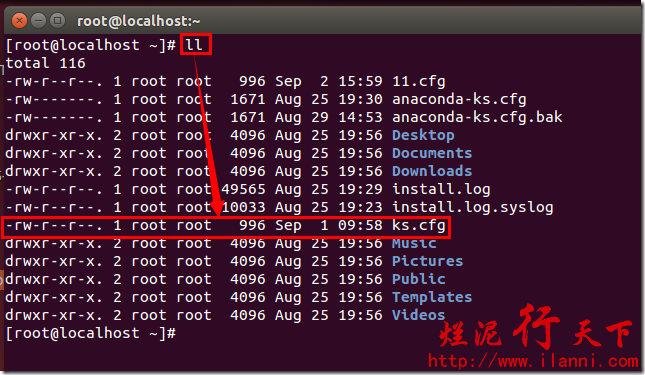

该配置文件默认会保存到，用户的home目录下，如下：

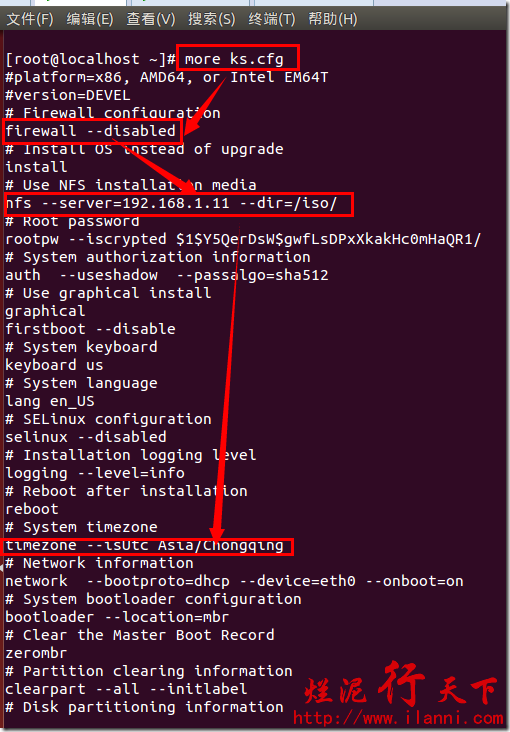

查看ks.cfg自动应答文件的内容，如下：

通过上图我们可以看到，此配置文件的内容和我们刚刚通过图形界面配置意义对应的。

5.3 安装vsftp服务

在前文，我们提到过PXE的default文件的ks文件路径是存放在/var/ftp/pub目录下，如下：

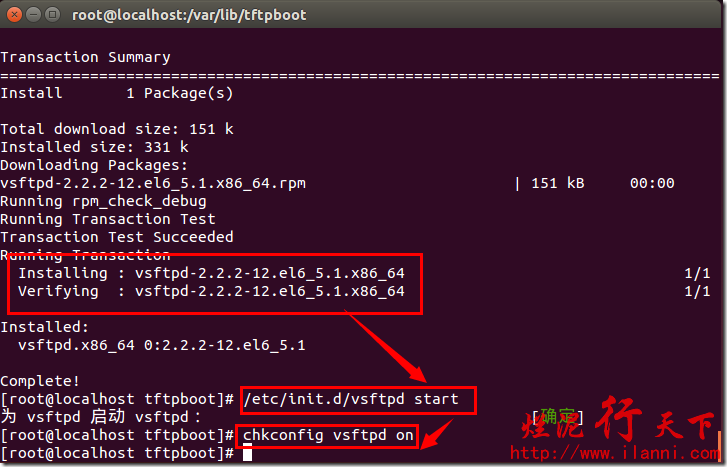

这个是通过FTP进行连接的。那么我们就要按照vsftpd，如下：

yum –y install vsftpd

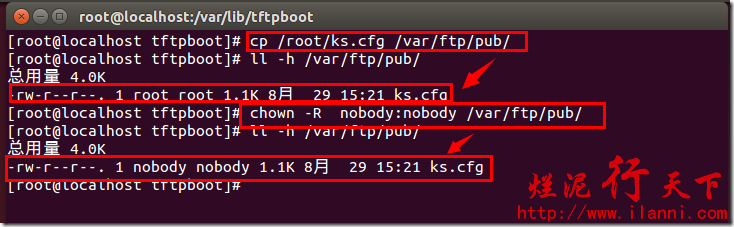

复制kickstart的自动应答文件ks.cfg，到ftp的公共目录下并修改其相应的用户组，如下：

cp /root/ks.cfg /var/ftp/pub/

ll -h /var/ftp/pub/

chown -R nobody:nobody /var/ftp/pub/

六、使用PXE功能引导客户机

上述配置完毕后，我们就可以启动客户端来进行centos的网络安装，在客户端的BIOS中需要配置PXE启动。

配置完毕后，我们就可以启动客户端。如下：

通过上图，我们可以知道客户端已通过DHCP服务器获取到IP地址。

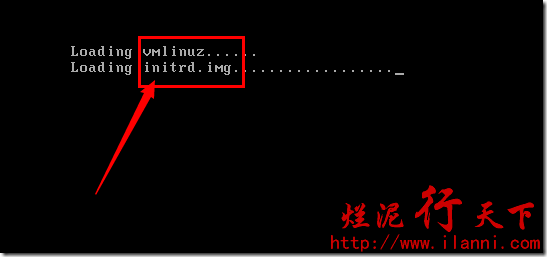

通过上图我们可以看出系统已经成功下载内核文件，并加载成功。

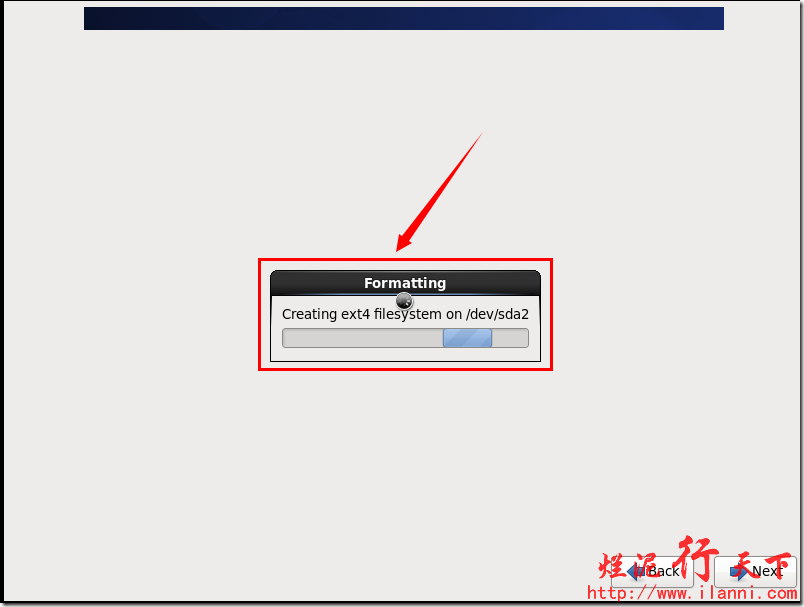

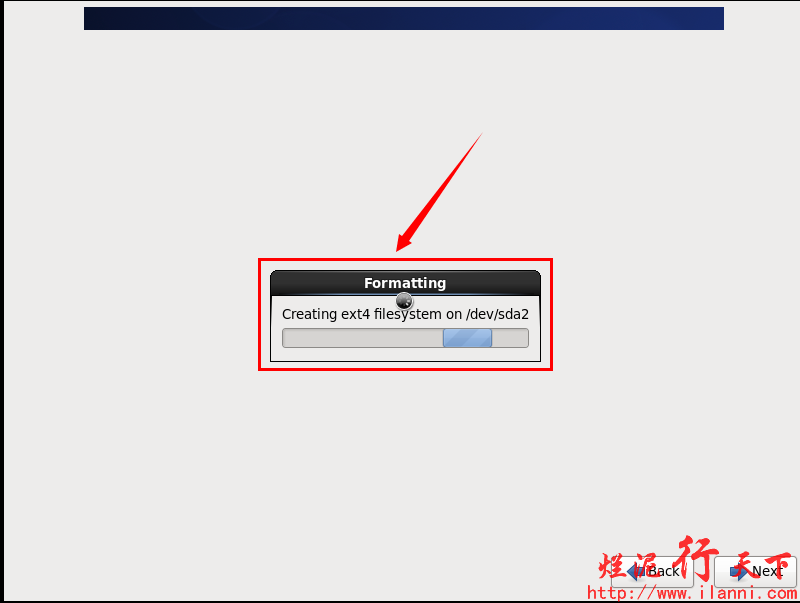

开始安装系统。
