有关高负载均衡的软件,目前使用比较多的是haproxy、nginx和lvs。下面我们就开始学习haprxoy这款软件。

20200902 更新:

新增国内haproxy加速下载地址:

https://mirrors.huaweicloud.com/haproxy/



一、haproxy介绍

以下开始介绍有关haproxy的原理及其优点。

1.1、haproxy原理

haproxy提供高可用性、负载均衡以及基于TCP(第四层)和HTTP(第七层)应用的代理,支持虚拟主机,它是免费、快速并且可靠的一种解决方案。

haproxy特别适用于那些负载特别大的web站点,这些站点通常又需要会话保持或七层处理。haproxy运行在时下的硬件上,完全可以支持数以万计的并发连接,并且它的运行模式使得它可以很简单安全的整合进您当前的架构中,同时可以保护你的web服务器不被暴露到网络上。

haproxy实现了一种事件驱动、单一进程模型,此模型支持非常大的并发连接数。多进程或多线程模型受内存限制、系统调度器限制以及无处不在的锁限制,很少能处理数千并发连接。

事件驱动模型因为在有更好的资源和时间管理的用户端(User-Space)实现所有这些任务,所以没有这些问题。此模型的弊端是,在多核系统上,这些程序通常扩展性较差。这就是为什么他们必须进行优化以使每个CPU时间片(Cycle)做更多的工作。

1.2、haproxy的优点

(1)免费开源,稳定性也是非常好。单haproxy也跑得不错,稳定性可以与硬件级的F5相媲美。

(2)根据官方文档,haproxy可以跑满10Gbps,这个数值作为软件级负载均衡器是相当惊人的。

(3)haproxy支持连接拒绝:因为维护一个连接的打开的开销是很低的,有时我们很需要限制攻击蠕虫(attack bots),也就是说限制它们的连接打开从而限制它们的危害。这个已经为一个陷于小型DDoS攻击的网站开发了而且已经拯救了很多站点,这个优点也是其它负载均衡器没有的。

(4)haproxy支持全透明代理(已具备硬件防火墙的典型特点):可以用客户端IP地址或者任何其他地址来连接后端服务器。这个特性仅在Linux 2.4/2.6内核打了tcp proxy补丁后才可以使用。这个特性也使得为某特殊服务器处理部分流量同时又不修改服务器的地址成为可能。

(5)haproxy现多于线上的Mysql集群环境,我们常用于它作为MySQL(读)负载均衡。

(6)自带强大的监控服务器状态的页面,实际环境中我们结合Nagios进行邮件或短信报警。

(7)HAProxy支持虚拟主机,许多朋友说它不支持虚拟主机是错误的,通过测试我们知道,HAProxy是支持虚拟主机的。

PS:本次实验的OS为ubuntu server 14.04。

二、业务架构图

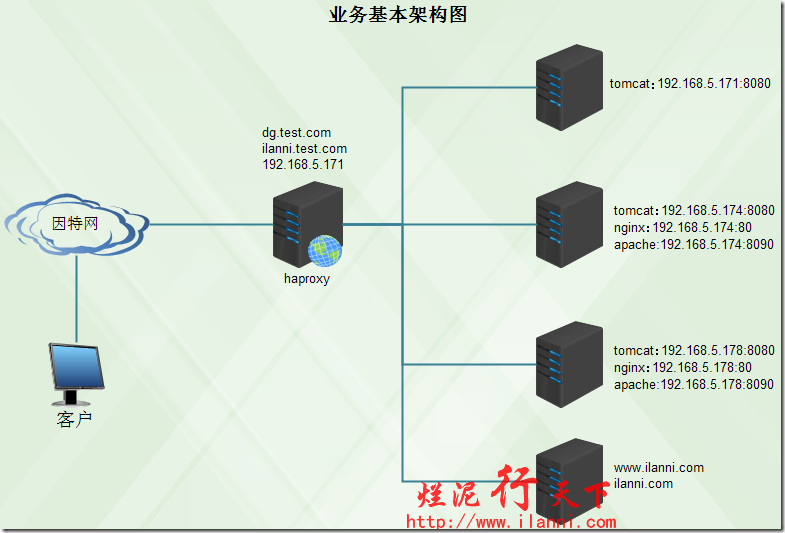

现在我们以实际的业务架构图,来使用haproxy。业务架构图如下:

clip_image001

这个是基本的业务架构图,对外是haproxy这台服务器。目前暂时没有考虑haproxy的单点故障问题,这个问题我们会在后续的keepalived文章中会进行介绍。

现在要求如下:

2.1、域名跳转

客户端访问http://dg.test.com时,要把请求分发到192.168.5.171:8080、192.168.5.174:8080、192.168.5.178:8080,这三台服务器上。

客户端访问http://ilanni.test.com时,要把请求分发到ilanni.com,这台服务器上。

2.2、IP地址跳转

客户端访问http://192.168.5.171时,要把请求分发到192.168.5.174:80、192.168.5.178:80这两台服务器上。同时还要求客户端每一次访问,都跳转到不同的服务器上。

2.3、端口跳转

客户端访问http://dg.test.com:8090和http://ilanni.test.com:8090这两个地址时,要把请求分发到192.168.5.174:8090、192.168.5.178:8090,这两台服务器上。

2.4、默认跳转

如果客户端访问的不是dg.test.com与192.168.5.171,这两个地址的话,要把请求全部分发到192.168.5.178:8080上。

2.5、多ACL匹配

如果客户端的IP是192.168.5.140,同时访问的是http://192.168.5.171时,要把请求分发到www.ilanni.com上。

三、安装haproxy

haproxy的官网是http://www.haproxy.org/,如果打不开此站点,请翻墙(如何翻墙,联系我)。

haproxy的安装我们可以分为源码方式和apt-get方式。下面对其安装方式进行一一讲解。

3.1 源码方式安装haproxy

haprxoy目前最新的版本为1.6,为了业务的稳定,在此我们选择的是1.3.15.27这个版本。

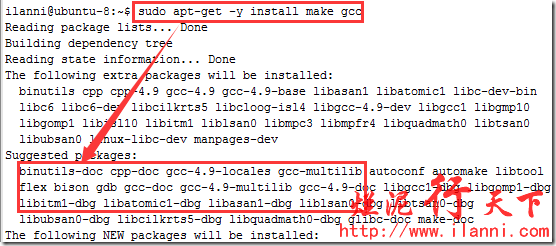

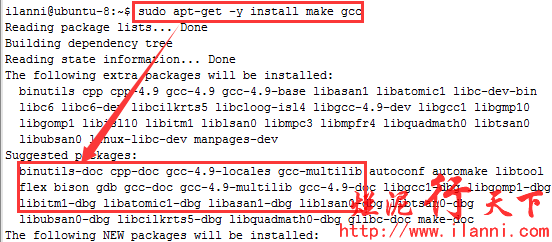

在进行源码安装之前,首先要安装相关的软件库。如下:

sudo apt-get -y install make gcc

clip_image002

创建运行haproxy时,使用的用户。在此我们使用haproxy这个用户,而且此用户不能登录到系统。如下:

sudo useradd -m haproxy

cat /etc/passwd |grep haproxy

clip_image003

通过上图,我们可以看到haproxy用户及用户组的ID均为1005

现在开始下载源码包如下:

wget http://www.haproxy.org/download/1.3/src/haproxy-1.3.15.27.tar.gz

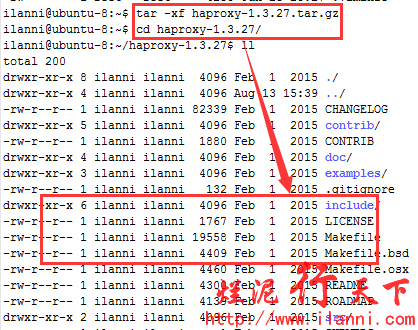

解压源码包,如下:

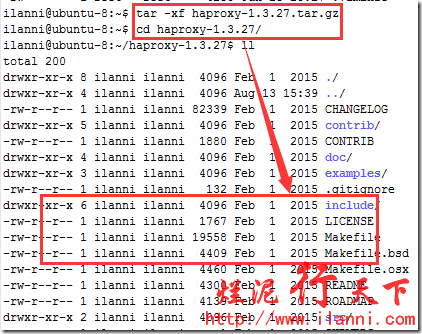

tar -xf haproxy-1.3.15.27.tar.gz

cd haproxy-1.3.15.27/

clip_image004

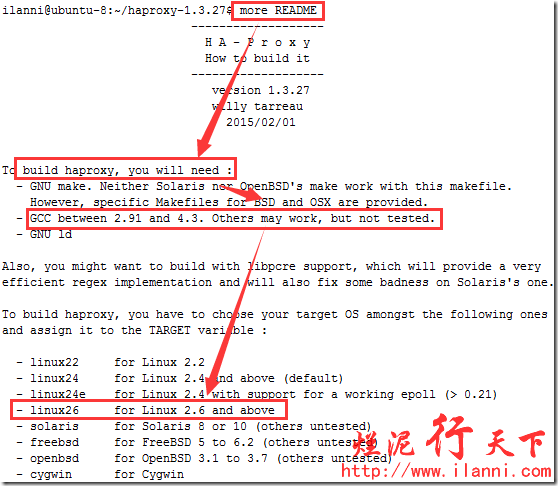

查看haproxy的安装文件,如下:

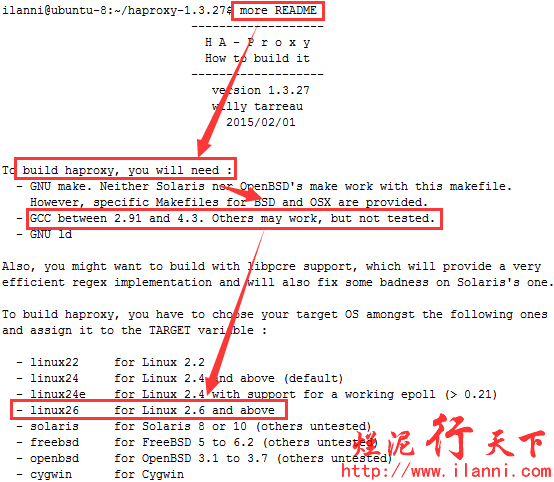

more README

clip_image005

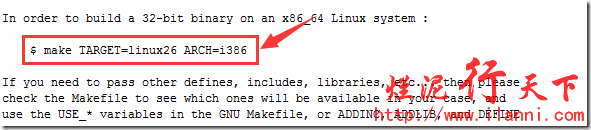

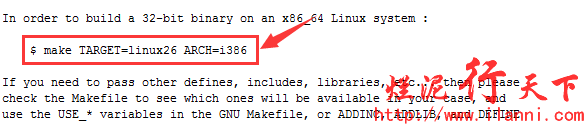

这张图很明显的告诉我们,编译安装haproxy需要的软件库。除此之外还需要选择OS的内核版本,linux2.6以上的版本,我们都选择linux26

clip_image006

通过查看安装文档,我们可以很清楚的看出要编译haproxy,我们首先要知道OS内核版本以及OS的位数。如下:

uname –a

clip_image007

通过上图,我们可以很容易的看出linux内核的版本与OS的位数。

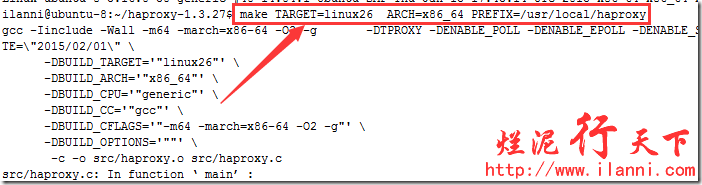

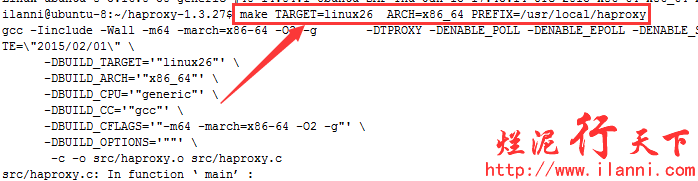

现在开始编译haproxy,如下:

make TARGET=linux26 ARCH=x86_64 PREFIX=/usr/local/haproxy

clip_image008

其中TARGET表示OS的内核版本,ARCH表示OS的位数,PREFIX表示haprxoy的安装路径。

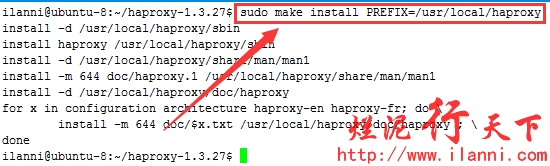

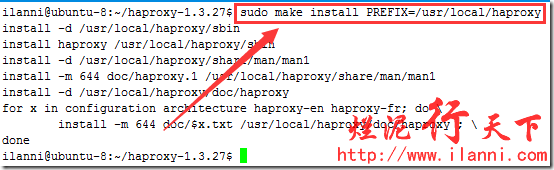

现在开始安装haproxy,如下:

sudo make install PREFIX=/usr/local/haproxy

clip_image009

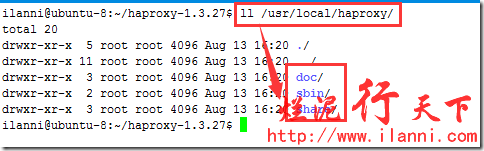

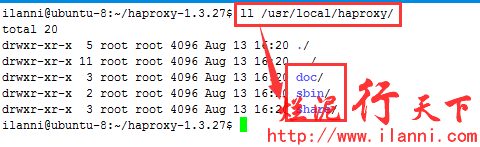

查看安装后的文件,如下:

ll /usr/local/haproxy/

clip_image010

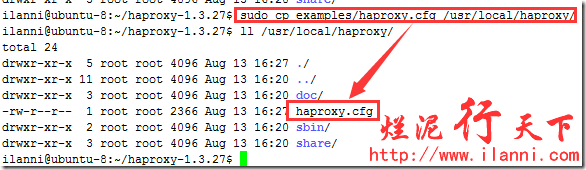

编辑haproxy的配置文件,haproxy默认给我们提供一个配置文件模版。如下:

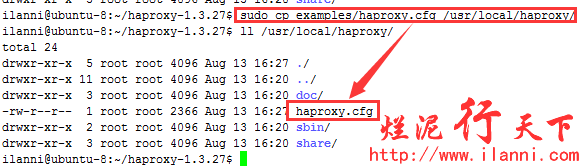

sudo cp examples/haproxy.cfg /usr/local/haproxy/

clip_image011

查看haprxoy的版本,如下:

/usr/local/haproxy/sbin/haproxy -v

clip_image012

通过上图,可以看到haproxy的版本确实是1.3.27。有关haproxy的配置实例见第三章。

3.2 apt-get方式安装haproxy

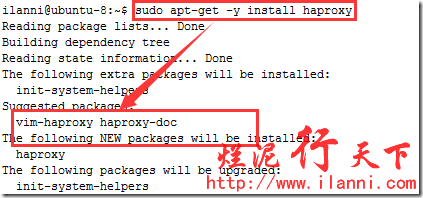

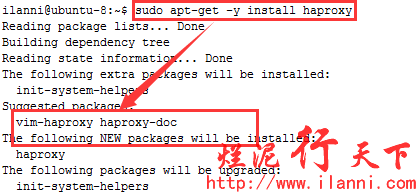

apt-get方式安装haproxy,如下:

sudo apt-get -y install haproxy

clip_image013

查看haproxy安装的文件

dpkg -L haproxy

clip_image014

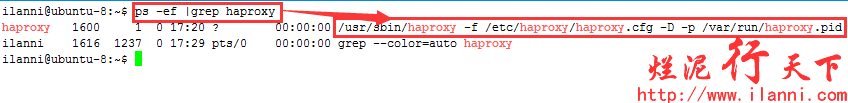

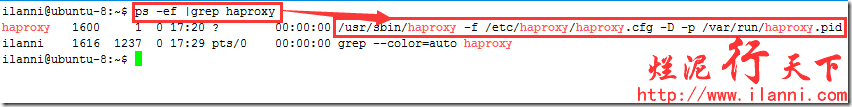

安装完毕后,haproxy默认已经启动。如下:

ps -ef |grep haproxy

clip_image015

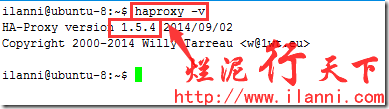

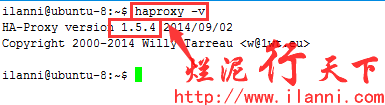

查看haproxy版本,如下:

haproxy -v

clip_image016

通过上图,我们知道现在haproxy的版本为1.5.4。

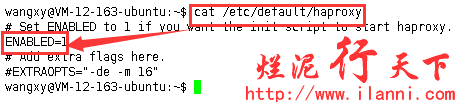

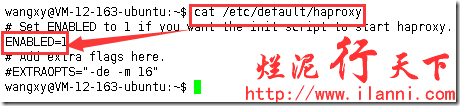

注意:apt-get方式安装haproxy,如果版本为1.4.24的话。我们一定要修改/etc/default/haproxy,如下:

sudo vi /etc/default/haproxy

ENABLED=1

clip_image017

如果不修改的话,使用haproxy启动脚本的话,是没有用处的,也就说脚本不会重新加载haproxy的配置。

查看haproxy的配置文件,如下:

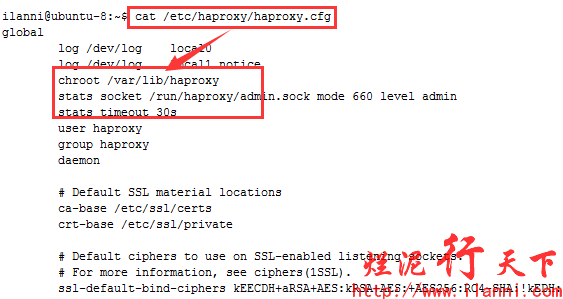

cat /etc/haproxy/haproxy.cfg

clip_image018

通过上图,我们可以很明显的看出默认的配置文件里面是没有内容的。

四、配置haprxoy

haproxy安装完毕后,我们来配置haproxy。源码安装的haprxoy在前面我们已经讲解了,haproxy提供的配置模版haproxy.cfg。

4.1、haproxy配置实例

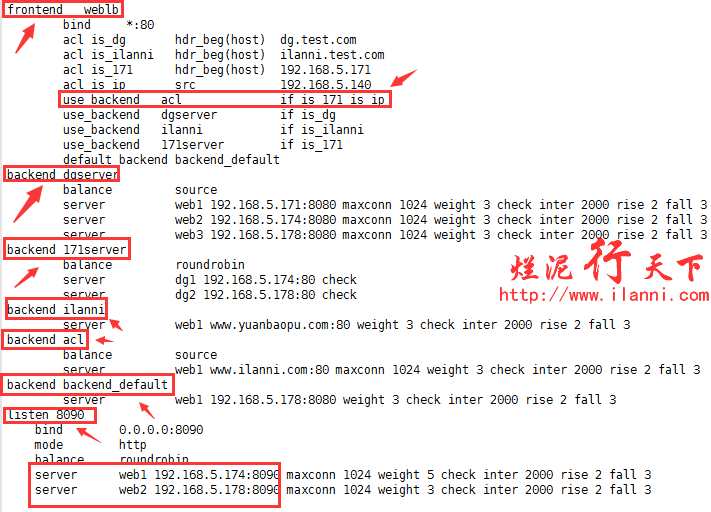

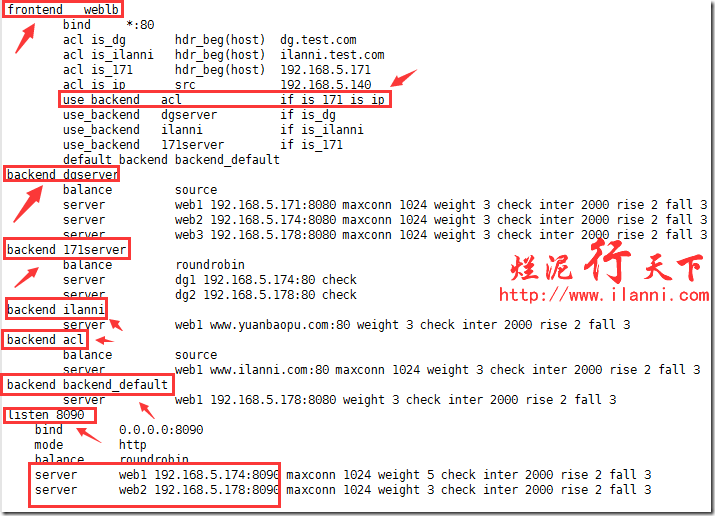

我们现在就以这个模版为例,配置haproxy。haproxy配置文件内容,如下:

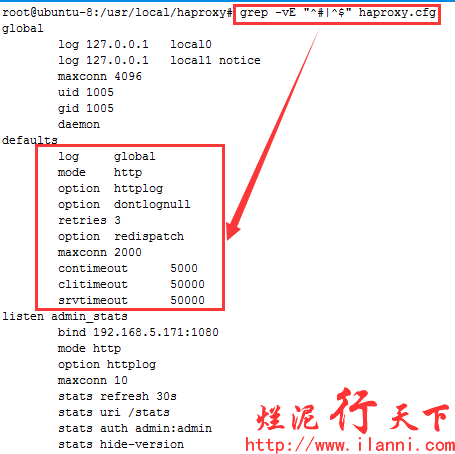

grep -vE “^#|^$” haproxy.cfg

global

log 127.0.0.1 local0

log 127.0.0.1 local1 notice

maxconn 4096

uid 1005

gid 1005

daemon

defaults
mode http
log global
option httplog
option dontlognull
option http-server-close
option forwardfor except 127.0.0.0/8
option redispatch
retries 3
timeout http-request 10s
timeout queue 1m
timeout connect 10s
timeout client 1m
timeout server 1m
timeout http-keep-alive 10s
timeout check 10s
maxconn 3000

listen admin_stats

bind 192.168.5.171:1080

mode http

option httplog

maxconn 10

stats refresh 30s

stats uri /stats

stats auth admin:admin

stats hide-version

frontend weblb

bind *:80

acl is_dg hdr_beg(host) dg.test.com

acl is_ilanni hdr_beg(host) ilanni.test.com

acl is_171 hdr_beg(host) 192.168.5.171

acl is_ip src 192.168.5.140

use_backend acl if is_171 is_ip

use_backend dgserver if is_dg

use_backend ilanni if is_ilanni

use_backend 171server if is_171

default_backend backend_default

backend dgserver

balance source

server web1 192.168.5.171:8080 maxconn 1024 weight 3 check inter 2000 rise 2 fall 3

server web2 192.168.5.174:8080 maxconn 1024 weight 3 check inter 2000 rise 2 fall 3

server web3 192.168.5.178:8080 maxconn 1024 weight 3 check inter 2000 rise 2 fall 3

backend 171server

balance roundrobin

server dg1 192.168.5.174:80 check

server dg2 192.168.5.178:80 check

backend ilanni

server web1 www.yuanbaopu.com:80 weight 3 check inter 2000 rise 2 fall 3

backend acl

balance source

server web1 www.ilanni.com:80 maxconn 1024 weight 3 check inter 2000 rise 2 fall 3

backend backend_default

server web1 192.168.5.178:8080 weight 3 check inter 2000 rise 2 fall 3

listen 8090

bind 0.0.0.0:8090

mode http

balance roundrobin

server web1 192.168.5.174:8090 maxconn 1024 weight 5 check inter 2000 rise 2 fall 3

server web2 192.168.5.178:8090 maxconn 1024 weight 3 check inter 2000 rise 2 fall 3

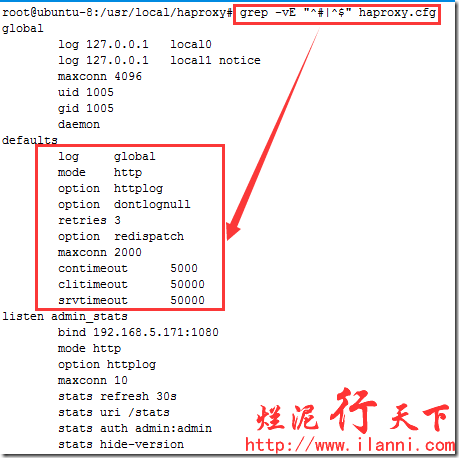

clip_image019

clip_image020

4.2、haproxy配置实例讲解

有关haproxy配置文件我们先简单介绍,如下:

global配置段,用于设定全局配置参数。

代理配置段中,主要是使用defaults、frontend、backend、listen关键词。

defaults配置段用于为所有其它配置段提供默认参数,这配置默认配置参数可由下一个“defaults”所重新设定。

frontend配置段用于定义一系列监听的套接字,这些套接字可接受客户端请求并与之建立连接。

backend配置段用于定义一系列“后端”服务器,代理将会将对应客户端的请求转发至这些服务器。

listen配置段通过关联“前端”和“后端”定义了一个完整的代理,通常只对TCP流量有用。

在上述haproxy配置文件中,我们主要讲解ACL的匹配规则。

acl is_dg hdr_beg(host) dg.test.com

该行定义一个is_dg规则,如果客户端请求的是dg.test.com这个域名,则定义该规则为is_dg。

use_backend dgserver if is_dg

该定义一个dgserver服务器组,如果客户端请求符合is_dg定义的规则,则把该客户端的请求分发到dgserver服务器组。

acl is_ip src 192.168.5.140

该行定义一个is_ip规则,如果客户端的IP地址是192.168.5.140,则定义该规则为is_ip。

use_backend acl if is_171 is_ip

该定义一个acl服务器组,如果客户端请求同时符合is_ip和is_171定义的规则,则把该客户端的请求分发到acl服务器组。

default_backend backend_default

该行定义一个默认服务器组,如果客户端请求不符合上述定义的任何一个规则,则把该客户端的请求分发到backend_default服务器组。

其他的规则就不一一进行讲解了。

以上就是按照目前的业务要求,配置的haproxy。有关这些配置项参数,我们会在下一篇文章中进行详细介绍。

五、查看haproxy监控页面

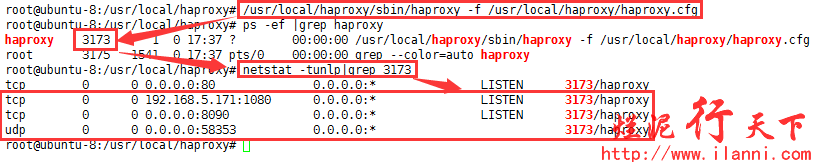

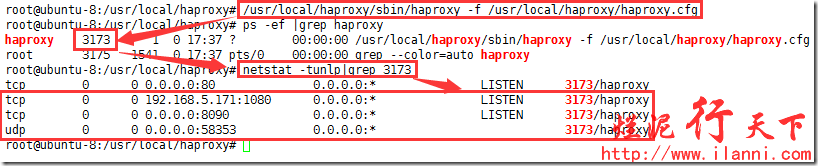

haproxy配置完毕后,现在来启动haproxy,使用如下命令:

/usr/local/haproxy/sbin/haproxy -f /usr/local/haproxy/haproxy.cfg

ps -ef |grep haproxy

netstat -tunlp|grep 3173

clip_image021

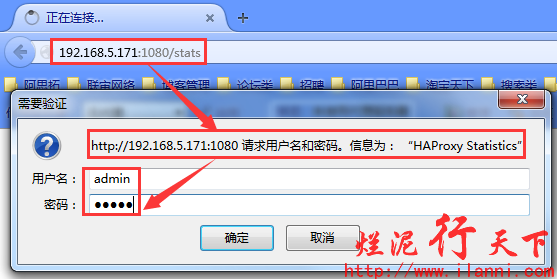

现在我们来打开haproxy的监控页面,如下:

http://192.168.5.171:1080/stats

clip_image022

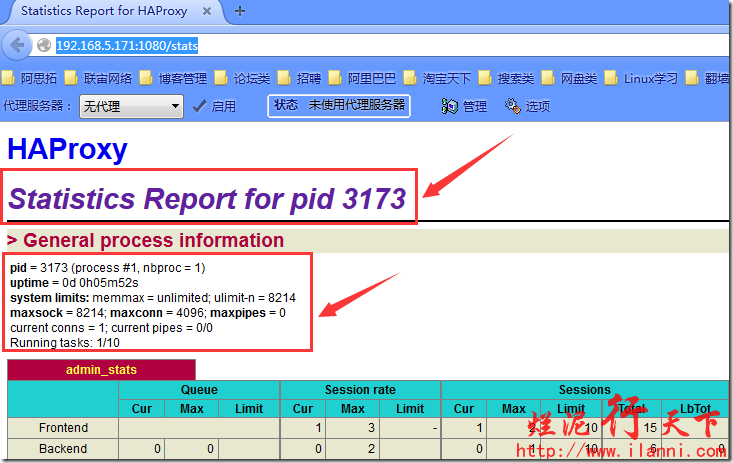

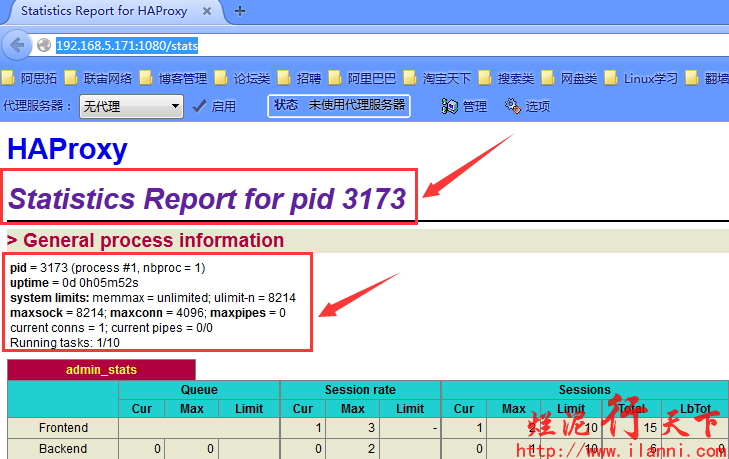

输入用户名和密码后,haproxy监控后台服务器的情况,如下:

clip_image023

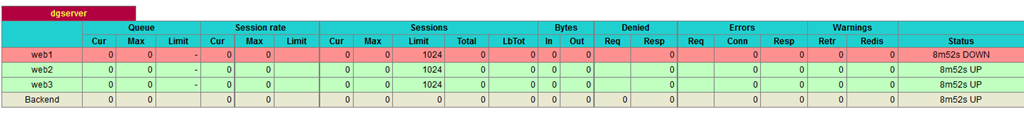

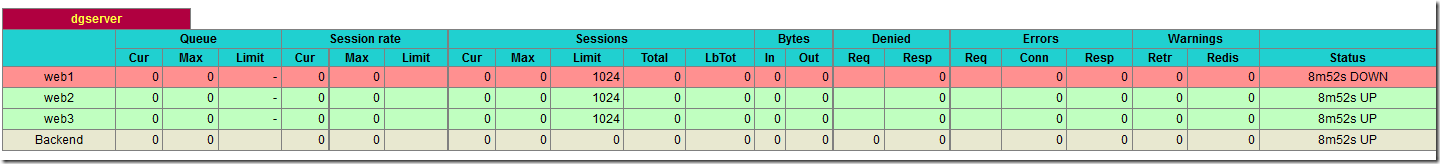

现在我们来看看haprxoy所有后台服务器的情况,先来看看dgserver组,如下:

clip_image024

通过上图,我们可以看到dgserver组,目前web1这台服务器处于宕机状态。也就是说haprxoy不会把客户端的请求分发到web1服务器上了。

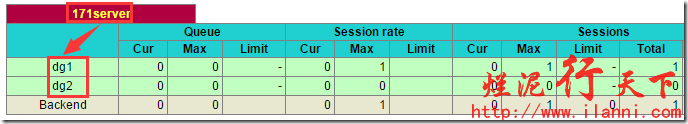

现在我们再来看看171server组,如下:

clip_image025

通过上图,我们可以很明显的看出171server组的服务器目前都是正常运行的。

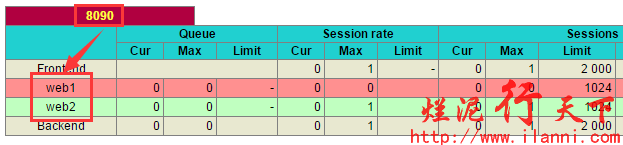

8090组服务器的情况,如下:

clip_image026

通过上图,我们可以看到8090组的服务器也是有一台是宕机的。

六、测试haproxy负载均衡

haprxoy配置完毕并正常启动后,我们现在来根据业务的要求进行测试。

6.1 测试域名跳转

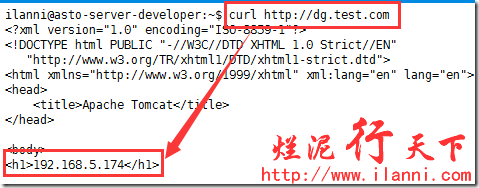

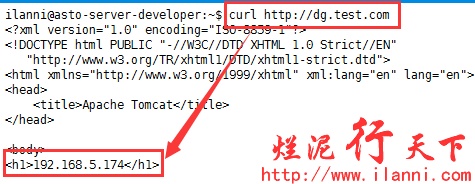

使用如下命令测试域名跳转:

curl http://dg.test.com

clip_image027

clip_image028

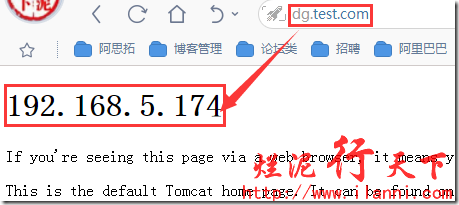

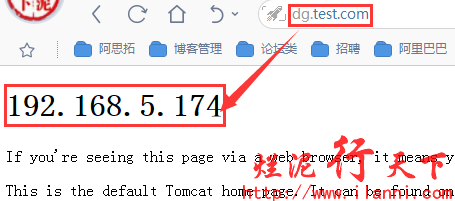

通过上图,我们可以看到当我们使用dg.test.com这个域名访问时,haproxy确实为我们进行跳转了,而且跳转到了192.168.5.174这台服务器上。

因为考虑到客户端session会话的问题,所以我们在配置haproxy负载均衡没有使用roundrobin轮询的方法,而是使用source方法。所以haproxy目前没有把请求分发到192.168.5.171:8080、192.168.5.178:8080这两台服务器上。

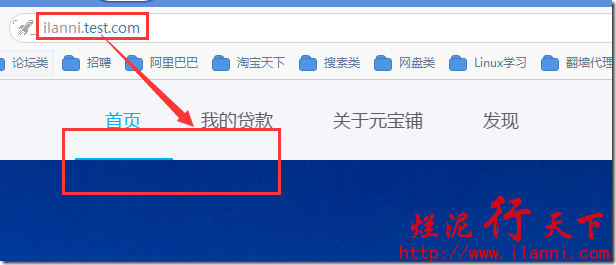

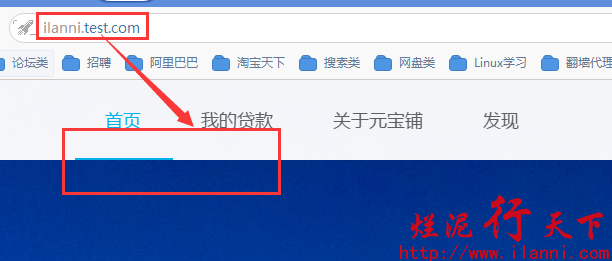

现在我们访问ilanni.test.com,如下:

clip_image029

通过上图,我们可以看到访问不同的域名,haproxy把请求分发到不同的服务器上。

6.2 测试IP地址跳转

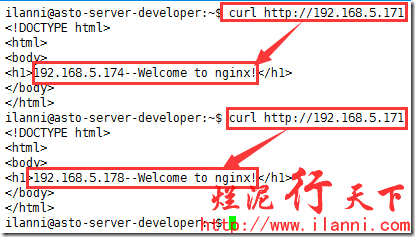

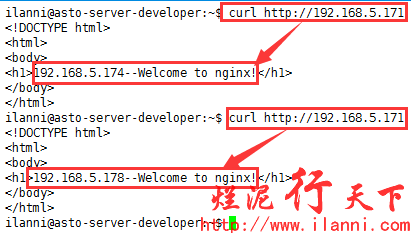

使用如下命令测试IP地址跳转:

curl http://192.168.5.171

clip_image030

通过上图,我们可以很明显的看到,第一次使用curl http://192.168.5.171访问时,haproxy是把请求分发171server组的192.168.5.174这台机器上。而第二次访问时,把请求分发171server组的192.168.5.178这台机器上。

因为在haproxy配置中,我们使用的是roundrobin轮询方法,所以客户端的每一次请求,haproxy会把请求分发到不同的服务器上。

6.3 测试端口跳转

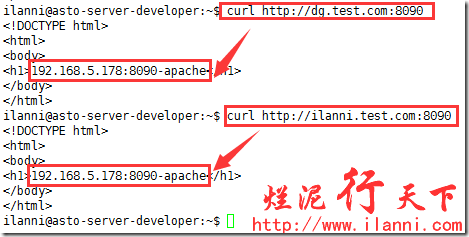

使用如下命令测试IP地址跳转:

curl http://dg.test.com:8090

curl http://ilanni.test.com:8090

clip_image031

通过上图,我们可以很明显的看到客户端在通过dg.test.com:8090和ilanni.test.com:8090进行访问时,haproxy确实把请求分发到了8090组服务器上的192.168.5.178:8090上。

6.4 测试默认跳转

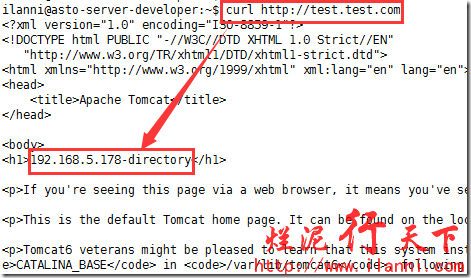

要测试默认跳转,我们可以随便使用一个域名进行测试。如下:

curl http://test.test.com

clip_image032

通过上图,我们可以很明显的看出haproxy把test.test.com的请求转发到了默认服务器组的192.168.5.178:8080上。

6.5 测试多ACL匹配

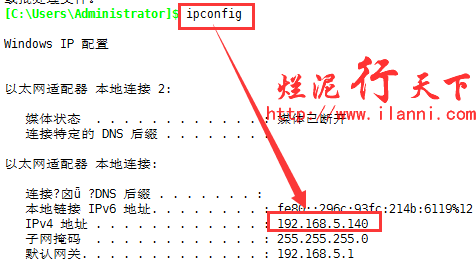

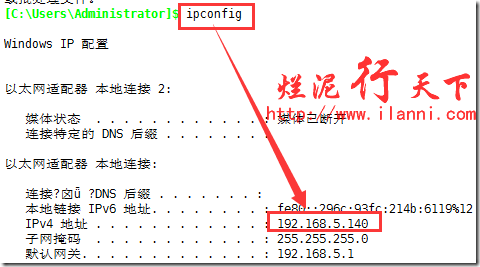

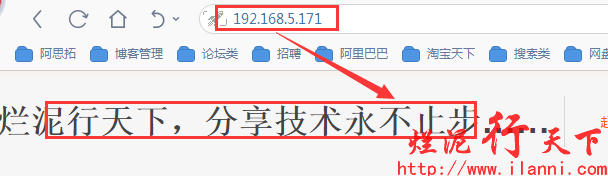

要测试默认跳转,我们先切换到192.168.5.140这台机器上,然后访问http://192.168.5.171。如下:

clip_image033

clip_image034

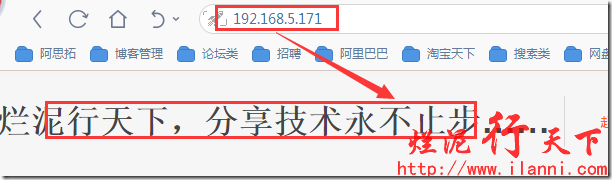

通过上图,我们可以很明显的看到在192.168.5.171这台机器上访问http://192.168.5.171时,haproxy确实把请求分发到www.ilanni.com这台机器上。

七、centos安装haproxy

有关在centos上安装haproxy,我们在此就不多做介绍了。只把相关的操作命令贴出来。

yum方式安装:yum -y install haproxy

源码方式安装:

useradd haproxy

cat /etc/passwd |grep haproxy

uname –a

yum -y install gcc make

wget http://www.haproxy.org/download/1.3/src/haproxy-1.3.27.tar.gz

tar -xf haproxy-1.3.27.tar.gz

cd haproxy-1.3.27

make TARGET=linux26 ARCH=x86_64 PREFIX=/usr/local/haproxy

make install PREFIX=/usr/local/haproxy
