烂泥:学习Nagios(四):pnp4nagios图形化绘制nagios数据

本文由秀依林枫提供友情赞助,首发于烂泥行天下

在nagios安装完毕后,我们也添加了一些监控对象,但是你会发现nagios只是简单的给我们列出那些监控对象是正常的,而没有把这些监控对象的数据进行整合。如下:

clip_image001

其实nagios已经给我们提供了一个制图工具pnp4nagios,只是我们还没有安装而已。

pnp4nagios是一个基于php和perl语言的强大工具,它可以通过process_perfdata.pl脚本调用rrdtool对nagios的性能数据进行分析并绘制成相应的性能图。所以在安装pnp4nagios之前,我们必须先安装php、perl、rrdtool。

为了实验的方便,在此我们对php、perl使用yum方式进行安装。

对于rrdtool的安装,见下面文章。

注意:本篇文章,所有的操作都是在nagios服务器上进行的。

一、什么是rrdtool

rrdtool是Round Robin Database Tool的缩写。从功能上说,rrdtool可用于数据存储+数据展示。著名的网络流量绘图软件cacti和集群监控系统Ganglia使用的都是rrdtool。

在数据存储方面,rrdtool采用“Round Robin”模式存储数据,即环状数据库。注意:rrdtool数据库文件后缀名为“.rrd”。

有关rrdtool的详细介绍,可以参考百度百科。

http://baike.baidu.com/view/1867979.htm

在数据展示方面,rrdtool可以看作是一个强大的绘图引擎。下图是其官网上的一张效果图,我们大致了解rrdtool的绘图能力。

clip_image002

介绍完毕rrdtool的功能后,我们现在来安装rrdtool。

二、安装rrdtool

rrdtool的安装,我们从源码方式和yum方式安装进行介绍。

2.1 源码方式安装

源码方式安装,我们分几个步骤。

2.1.1 下载rrdtool软件包

到rrdtool官网下载,最新的源码包。如下:

http://oss.oetiker.ch/rrdtool/

clip_image003

下载rrdtool:

http://oss.oetiker.ch/rrdtool/pub/?M=D

clip_image004

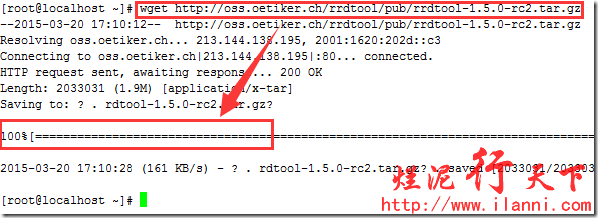

wget http://oss.oetiker.ch/rrdtool/pub/rrdtool-1.5.0-rc2.tar.gz

clip_image005

2.1.2 安装基础库

在正式安装rrdtool之前,我们还必须要安装rrdtool编译时,所需要的基础库。如下:

yum -y install gcc cairo-devel libxml2-devel pango-devel pango libpng-devel freetype freetype-devel libart_lgpl-devel

clip_image006

2.1.3 安装rrdtool

基础库安装完毕后,我们现在开始正式安装rrdtool。

解压rrdtool软件包,如下:

tar -xf rrdtool-1.5.0-rc2.tar.gz

cd rrdtool-1.5.0-rc2

clip_image007

配置rrdtool,如下:

./configure

clip_image008

clip_image009

编译rrdtool,如下:

make

clip_image010

clip_image011

安装rrdtool,如下:

make install

clip_image012

2.1.4 查看rrdtool安装路径

rrdtool安装完毕后,我们现在来查看rrdtool的安装路径。如果没有特意指定rrdtool安装路径的话,rrdtool默认安装路径为/opt/rrdtool-1.5.0-rc2/。这个我们可以通过在安装配置rrdtool时可以知道,如下:

./configure –help

clip_image013

查看rrdtool安装的内容,如下:

ll /opt/rrdtool-1.5.0-rc2/

clip_image014

2.1.5 验证rrdtool

rrdtool安装完毕后,我们来验证是否正确安装。我们使用如下命令:

/opt/rrdtool-1.5.0-rc2/bin/rrdtool -v

clip_image015

通过上图,我们可以很明显的看到rrdtool的用法以及版本信息。这也就说明了rrdtool已经被正确的安装。

2.2 yum方式安装

rrdtool的yum方式安装就比较简单了,直接使用如下命令进行安装。

yum -y install rrdtool rrdtool-perl

clip_image016

rrdtool安装完毕后,我们来查看其安装的位置,如下:

which rrdtool

rpm -ql rrdtool

clip_image017

通过上图,我们可以很明显的看到rrdtool的yum方式安装,把rrdtool安装到/usr/bin目录下。

rpm -ql rrdtool-perl

clip_image018

注意:

/usr/lib64/perl5/vendor_perl/auto/RRDs是rrds perl模块的路径,这个我们在安装配置pnp4nagios时会使用到。

三、安装pnp4nagios

在前文,我们已经介绍了有关pnp4nagios的功能。

pnp4nagios是一个基于php和perl语言的强大工具,它可以通过process_perfdata.pl脚本调用rrdtool对nagios的性能数据进行分析并绘制成相应的性能图。

pnp4nagios的安装,我们也可以分为源码方式和yum方式安装,下面一一进行介绍。

3.1 下载pnp4nagios软件包

要源码方式安装pnp4nagios,我们需要下载pnp4nagios软件包,这个我们可以去其官网进行下载。如下:

http://docs.pnp4nagios.org

clip_image019

http://docs.pnp4nagios.org/pnp-0.6/start

clip_image020

http://sourceforge.net/projects/pnp4nagios/

clip_image021

wget http://jaist.dl.sourceforge.net/project/pnp4nagios/PNP-0.6/pnp4nagios-0.6.25.tar.gz

clip_image022

3.2 安装perl-Time-HiRes组件

perl-Time-HiRes组件一定要在安装配置pnp4nagios之前安装,否则在安装配置pnp4nagios时,提示如下的错误信息:

configure: error: Perl Module Time::HiRes not available

clip_image023

使用如下命令进行安装perl-Time-HiRes扩展组件,如下:

yum -y install perl-Time-HiRes

clip_image024

3.3 源码安装pnp4nagios

解压pnp4nagios软件包,如下:

tar -xf pnp4nagios-0.6.25.tar.gz

cd pnp4nagios-0.6.25

clip_image025

配置pnp4nagios,如下:

./configure –with-rrdtool=/opt/rrdtool-1.5.0-rc2/bin/rrdtool –with-perl_lib_path=/opt/rrdtool-1.5.0-rc2/lib/perl/5.10.1/x86_64-linux-thread-multi/auto/RRDs

clip_image026

注意:

–with-rrdtool=/opt/rrdtool-1.5.0-rc2/bin/rrdtool

表示的是rrdtool命令的路径。在此rrdtool,我们使用的是源码方式安装。

–with-perl_lib_path=/opt/rrdtool-1.5.0-rc2/lib/perl/5.10.1/x86_64-linux-thread-multi/auto/RRDs

表示的是RRD perl模块路径。在此rrdtool,我们使用的是源码方式安装。

如果不指定rrds perl模块所在路径的话,配置时会显示如下错误:

RRDs Perl Modules: *** NOT FOUND ***

clip_image027

如果rrdtool使用的是yum方式安装的话,pnp4nagios配置时需要使用以下命令,如下:

./configure –with-perl_lib_path=/usr/lib64/perl5/vendor_perl/auto/RRDs

因为yum方式安装rrdtool,会把RRD perl模块安装到/usr/lib64/perl5/vendor_perl/auto/RRDs路径下。如下:

clip_image018[1]

pnp4nagios配置没有问题的话,会显示以下的界面:

clip_image028

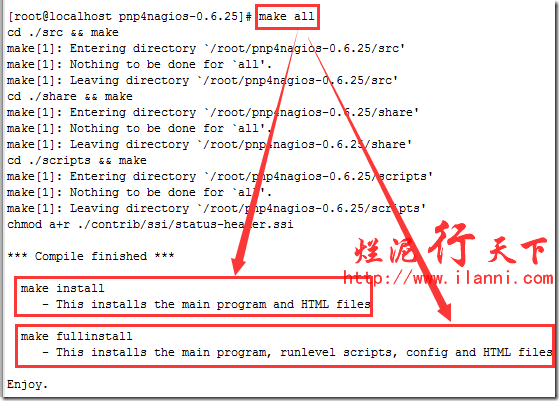

编译pnp4nagios,如下:

make all

clip_image029

注意:

通过上图,我们知道pnp4nagios的最后一步的安装有两种方法:一是make install进行一步一步的安装pnp4nagios,二是使用make fullinstall进行自动安装。

为了能更进一步学习pnp4nagios的安装,在此我们使用的是make install。如下:

make install

clip_image030

clip_image031

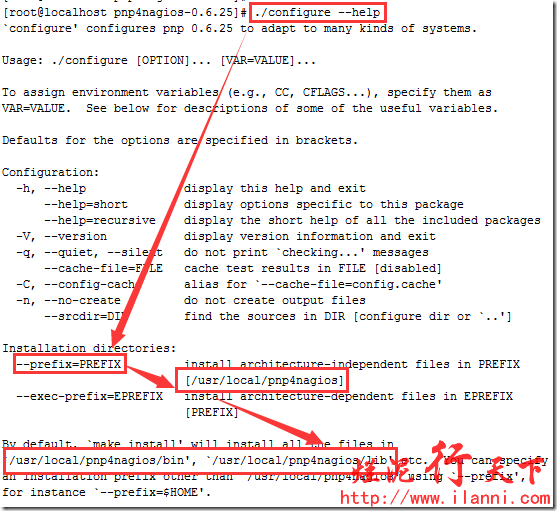

注意:pnp4nagios默认的安装路径是/usr/local/pnp4nagios/,这个我们可以通过配置帮助信息得到。如下:

./configure –help

clip_image032

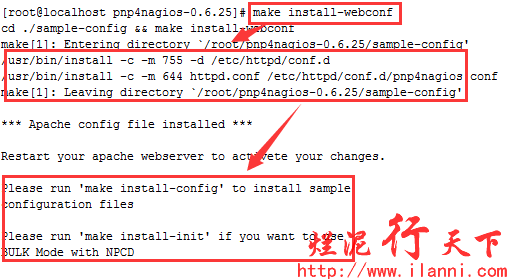

安装pnp4nagios的web配置文件,如下:

make install-webconf

clip_image033

注意:如果apache是使用源码安装的话,我们在执行make install-webconf会报错。

不要怕,我们只需要把sample-config/httpd.conf复制到/usr/local/apache2/conf/下,并重命名为pnp4nagios.conf即可。在这apache是安装到/usr/local/apache2下。如下:

cp sample-config/httpd.conf /usr/local/apache2/conf/ pnp4nagios.conf

ll /usr/local/apache2/conf/

以上操作之后,我们还需要在/usr/local/apache/conf/httpd.conf 文件中添加 Include conf/pnp4nagios.conf。最后,我们还要重启apache。

安装pnp4nagios的配置文件,如下:

make install-config

clip_image034

安装pnp4nagios启动的初始化脚本,如下:

make install-init

clip_image035

3.4 pnp4nagios目录介绍

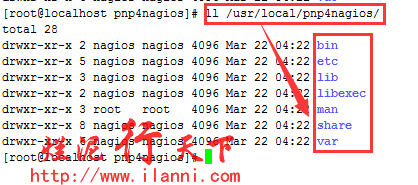

pnp4nagios安装完毕后,我们来查看下其安装的目录,如下:

ll /usr/local/pnp4nagios/

clip_image036

下面来介绍下pnp4nagios的目录,如下:

bin目录用来存放pnp4nagios启动命令npcd。如下:

/usr/local/pnp4nagios/bin/npcd -h

clip_image037

pnp4nagios开机启动脚本就是由这个命令控制,如下:

vi /etc/init.d/npcd

clip_image038

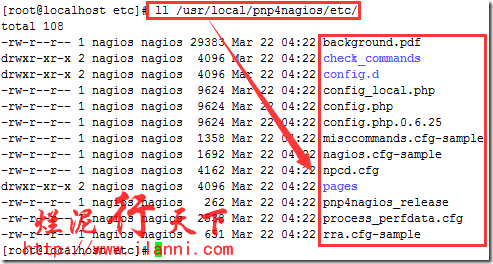

etc目录主要存放pnp4nagios各种配置文件,如下:

ll /usr/local/pnp4nagios/etc/

clip_image039

lib目录存放pnp4nagios的库文件。

libexec目录存放pnp4nagios执行的插件,比如process_perfdata.pl。

clip_image040

其他的目录就不需要做介绍了。

3.5 yum安装pnp4nagios

通过yum方式安装pnp4nagios,我们需要配置额外的yum源。如下:

http://dl.fedoraproject.org/pub/epel/6/x86_64/

clip_image041

下载并安装额外的yum源软件包。如下:

rpm -ivh http://dl.fedoraproject.org/pub/epel/6/x86_64/epel-release-6-8.noarch.rpm

clip_image042

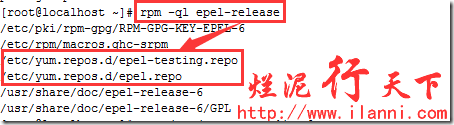

查看额外yum源安装的文件,如下:

rpm -ql epel-release

clip_image043

通过上图可以很明显的看出,安装额外yum源就是安装repo文件。有关repo文件的使用,可以参考这篇文章《烂泥:yum的使用及配置》。

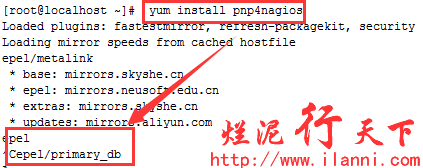

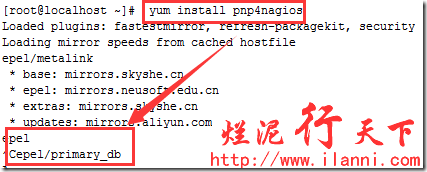

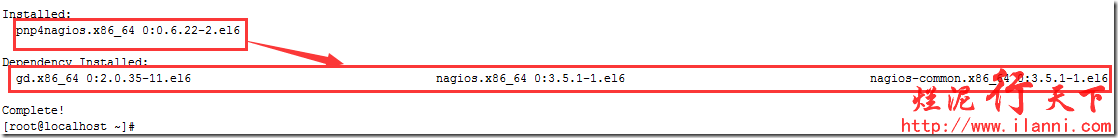

安装pnp4nagios,如下:

yum -y install pnp4nagios

clip_image044

clip_image045

注意:

yum安装pnp4nagios时,是会安装nagios。所以,如果我们的nagios是源码安装的话,建议pnp4nagios也使用源码安装。如果nagios是yum方式安装的话,pnp4nagios也使用yum方式安装。

四、配置pnp4nagios

pnp4nagios安装完毕后,我们现在来配置pnp4nagios。

切换到pnp4nagios的安装目录的etc目录下,如下:

cd /usr/local/pnp4nagios/etc/

clip_image046

现在开始修改etc目录下内容,如下:

mv misccommands.cfg-sample misccommands.cfg

mv nagios.cfg-sample nagios.cfg

mv rra.cfg-sample rra.cfg

clip_image047

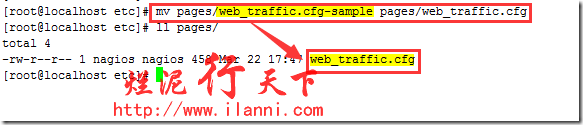

修改etc/pages目录下内容,如下:

mv pages/web_traffic.cfg-sample pages/web_traffic.cfg

clip_image048

修改etc/check_commands目录下内容,如下:

mv check_commands/check_all_local_disks.cfg-sample check_commands/check_all_local_disks.cfg

mv check_commands/check_nrpe.cfg-sample  check_commands/check_nrpe.cfg

mv check_commands/check_nwstat.cfg-sample  check_commands/check_nwstat.cfg

clip_image049

以上修改完毕后,我们来配置pnp4nagios的工作模式。

五、pnp4nagios工作模式

pnp4nagios有5种工作模式,它们分别是Synchronous Mode、Bulk Mode、Bulk Mode with NPCD、Bulk Mode with NPCD and npcdmod和Gearman Mode。

5.1 Synchronous Mode模式

Synchronous Mode(同步模式)是最简单的一种集成方式,它的工作原理是直接将process_perfdata.pl脚本集成到nagios中,并且每个event都执行一次调用。如下图:

clip_image050

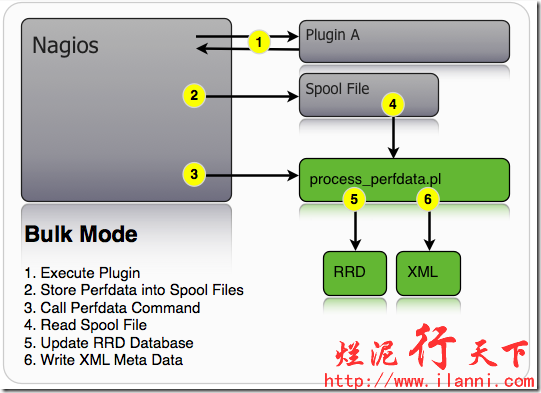

5.2 Bulk Mode模式

Bulk Mode(Bulk模式)相对同步式复杂一点,由于同步模式是对每个event都进行处理,如果主机和服务数大就会造成监控服务器的性能下降。

在Bulk模式中,nagios会将性能数据以特定的格式写到一个临时目录中。pnp4nagios则定期调用process_perfdata.pl进行处理,处理完成后删除数据文件。这种方式减小了处理的次数,同时也减少了nagios主机的IO访问及负载,弥补了同步模式中的不足。如下图:

clip_image051

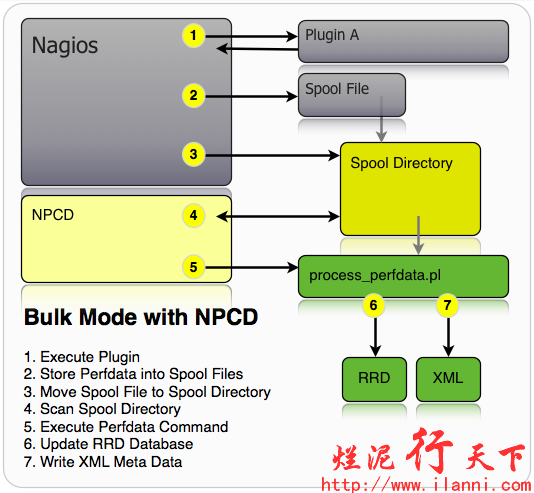

5.3 Bulk Mode with NPCD模式

Bulk Mode with NPCD模式,从名字上可以看出,这种模式和Bulk模式差不多,只是多了一步将性能数据加上时间戳移到spool目录中等待处理,npcd服务调用process_perfdata.pl脚本对数据进行处理。如下图:

clip_image052

这种模式就是我们现在使用最多的,也是我们本次实验要使用到的模式。

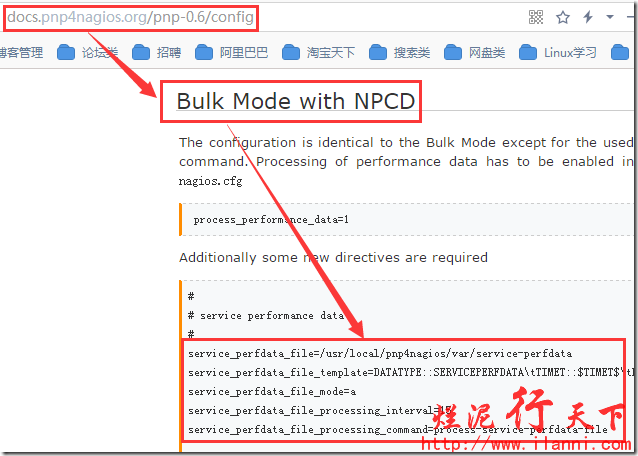

另外两种模式在此就不多做介绍,如果想要了解pnp4nagios的全部工作模式,可以访问这个连接。如下:

http://docs.pnp4nagios.org/pnp-0.6/config

clip_image053

如果英文的看不懂,也可以参考这篇文章《pnp4nagios工作模式详解》。

六、启动pnp4nagios

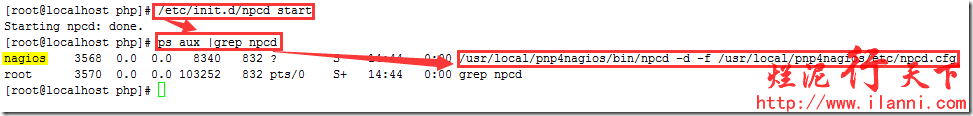

pnp4nagios安装完毕后,我们来启动pnp4nagios。要启动pnp4nagios,我们可以使用如下命令:

/etc/init.d/npcd start

ps aux |grep npcd

clip_image054

通过上图,我们可以很明显的看到pnp4nagios已经正常启动,并且也能看出pnp4nagios运行在nagios用户下。

为了以后的方便,我们直接把pnp4nagios开机启动。如下:

chkconfig npcd on

chkconfig –list npcd

clip_image055

七、访问pnp4nagios

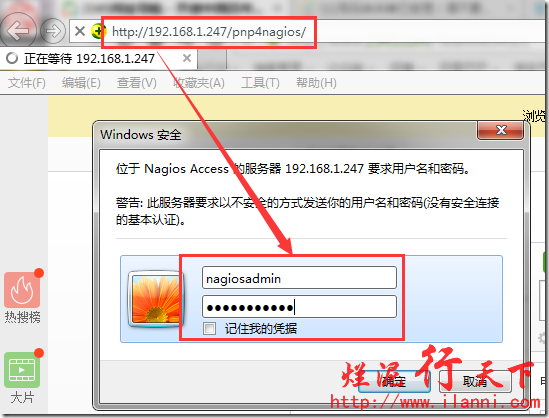

pnp4nagios启动后,现在我们通过如下连接访问pnp4nagios,如下:

http://192.168.1.247/pnp4nagios/

clip_image056

注意:系统会弹出如上的对话框,在此我们只需填入nagios中配置的具有访问权限的用户即可,在此我填写的是nagios的管理员账号nagiosadmin。

clip_image057

clip_image058

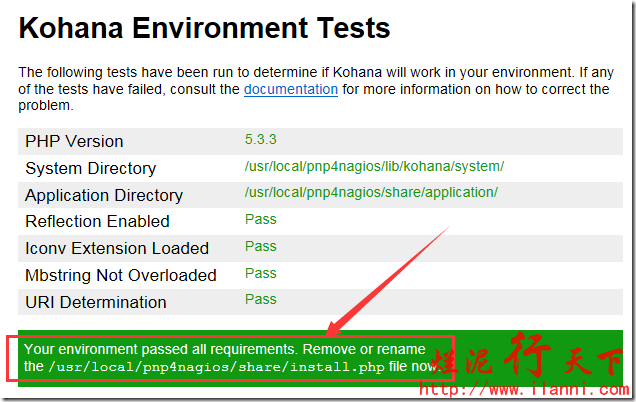

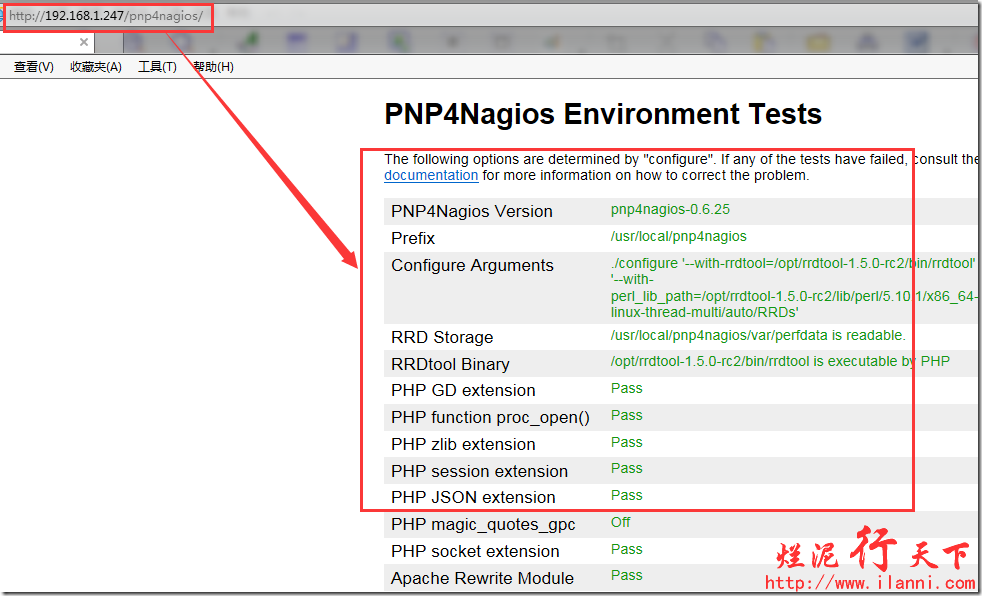

通过上面两幅图,我们可以看很明显的看到pnp4nagios可以正常访问。

但是在第二幅图,我们也看到了系统给出的提示。如下:

Your environment passed all requirements. Remove or rename the /usr/local/pnp4nagios/share/install.php file now.

它的意思是要把/usr/local/pnp4nagios/share/install.php文件删除或者重命名。

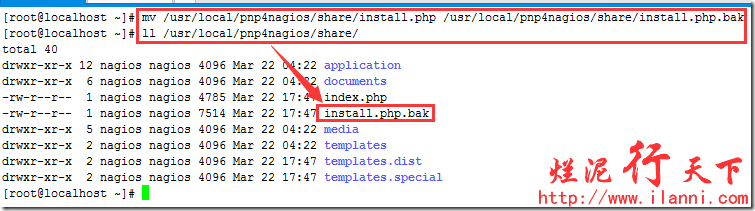

现在我们对此文件进行操作,如下:

mv /usr/local/pnp4nagios/share/install.php /usr/local/pnp4nagios/share/install.php.bak

ll /usr/local/pnp4nagios/share/

clip_image059

对该文件操作文件后,我们再次刷新该页面,可能会出现如下的错误信息。如下:

session_start(): open(/var/lib/php/session/sess_rv62qv22fno63rrtnq2l80hqf0, O_RDWR) failed: Permission denied (13)

clip_image060

提示这个错误的意思是,没有权限对/var/lib/php/session目录下的文件进行操作。

为什么会没有权限进行操作呢?

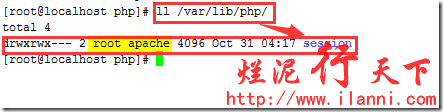

我们现在来查看/var/lib/php/session目录权限,如下:

ll /var/lib/php/

clip_image061

通过上图,我们可以很明显的看出session目录目前属于root用户、apache用户组,而pnp4nagios使用的是nagios用户运行,所以对此目录没有操作权限。

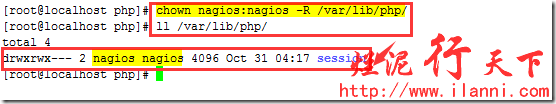

既然问题找到了,那就好解决了。把session目录修改为nagios用户及用户组所有即可。如下:

chown nagios:nagios -R /var/lib/php/

ll /var/lib/php/

clip_image062

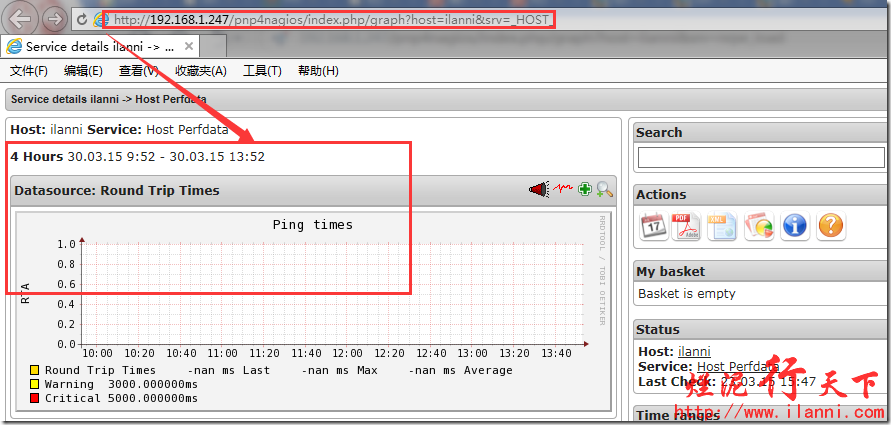

修改完毕后,我们再来刷新该页面。如下:

clip_image063

通过上图,我们可以很明显的看出pnp4nagios已经绘制出图像。

八、配置nagios

在pnp4nagios的这几种工作模式中,我们使用Bulk Mode with NPCD模式。要使用Bulk Mode with NPCD模式,我们需要修改nagios的相关配置,具体修改如下。

8.1 配置nagios.cfg文件

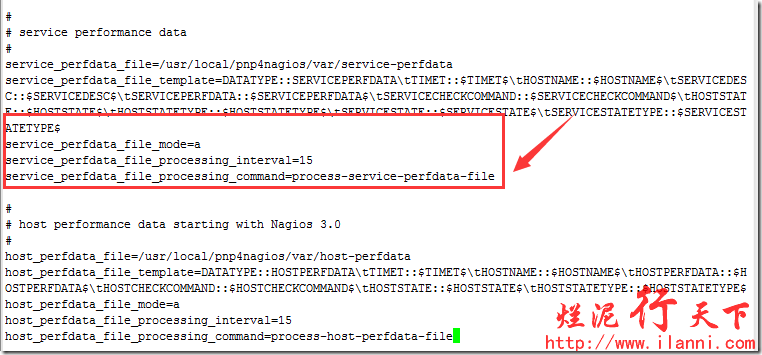

修改nagios的配置文件nagios.cfg,在该文件加入或修改如下选项:

vi /usr/local/nagios/etc/nagios.cfg

process_performance_data=1

#

# service performance data

#

service_perfdata_file=/usr/local/pnp4nagios/var/service-perfdata

service_perfdata_file_template=DATATYPE::SERVICEPERFDATA\tTIMET::$TIMET$\tHOSTNAME::$HOSTNAME$\tSERVICEDESC::$SERVICEDESC$\tSERVICEPERFDATA::$SERVICEPERFDATA$\tSERVICECHECKCOMMAND::$SERVICECHECKCOMMAND$\tHOSTSTATE::$HOSTSTATE$\tHOSTSTATETYPE::$HOSTSTATETYPE$\tSERVICESTATE::$SERVICESTATE$\tSERVICESTATETYPE::$SERVICESTATETYPE$

service_perfdata_file_mode=a

service_perfdata_file_processing_interval=15

service_perfdata_file_processing_command=process-service-perfdata-file

#

# host performance data starting with Nagios 3.0

#

host_perfdata_file=/usr/local/pnp4nagios/var/host-perfdata

host_perfdata_file_template=DATATYPE::HOSTPERFDATA\tTIMET::$TIMET$\tHOSTNAME::$HOSTNAME$\tHOSTPERFDATA::$HOSTPERFDATA$\tHOSTCHECKCOMMAND::$HOSTCHECKCOMMAND$\tHOSTSTATE::$HOSTSTATE$\tHOSTSTATETYPE::$HOSTSTATETYPE$

host_perfdata_file_mode=a

host_perfdata_file_processing_interval=15

host_perfdata_file_processing_command=process-host-perfdata-file

clip_image064

注意:

process_performance_data=1表示启用nagios性能数据输出。

如果上面的内容你记不得,也没事的,我们可以直接从/usr/local/pnp4nagios/etc/nagios.cfg文件中复制即可。如下:

vi /usr/local/pnp4nagios/etc/nagios.cfg +16

clip_image065

8.2 配置commands.cfg文件

nagios.cfg文件修改完毕后,我们现在来编辑commands.cfg文件。在该文件中加入或修改如下选项:

vi /usr/local/nagios/etc/objects/commands.cfg

define command{

    command_name    process-service-perfdata-file

    command_line    /bin/mv /usr/local/pnp4nagios/var/service-perfdata /usr/local/pnp4nagios/var/spool/service-perfdata.$TIMET$

}

define command{

  command_name    process-host-perfdata-file

  command_line    /bin/mv /usr/local/pnp4nagios/var/host-perfdata /usr/local/pnp4nagios/var/spool/host-perfdata.$TIMET$

}

clip_image066

同时还要把nagios中原来的定义process-host-perfdata和process-service-perfdata给注释掉。如下:

clip_image067

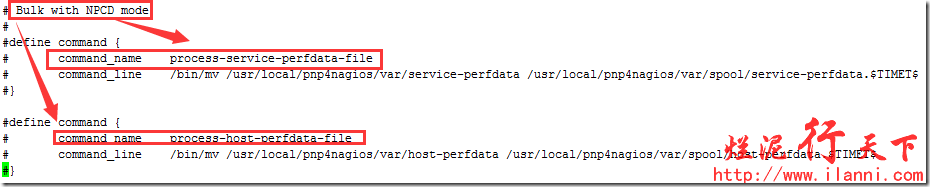

如果上面的内容你记不得,也没事的,我们可以直接从/usr/local/pnp4nagios/etc/misccommands.cfg文件中复制即可。如下:

vi /usr/local/pnp4nagios/etc/misccommands.cfg +34

clip_image068

8.3 配置templates.cfg文件

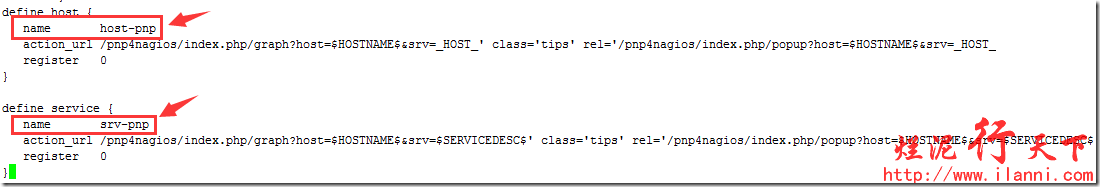

commands.cfg文件修改完毕后,我们现在来编辑templates.cfg文件。在该文件中加入如下选项:

vi /usr/local/nagios/etc/objects/templates.cfg

define host {

name host-pnp

action_url /pnp4nagios/index.php/graph?host=$HOSTNAME$&srv=_HOST_’ class=’tips’ rel=’/pnp4nagios/index.php/popup?host=$HOSTNAME$&srv=_HOST_

register 0

}

define service {

name srv-pnp

action_url /pnp4nagios/index.php/graph?host=$HOSTNAME$&srv=$SERVICEDESC$’ class=’tips’ rel=’/pnp4nagios/index.php/popup?host=$HOSTNAME$&srv=$SERVICEDESC$

register 0

}

clip_image069

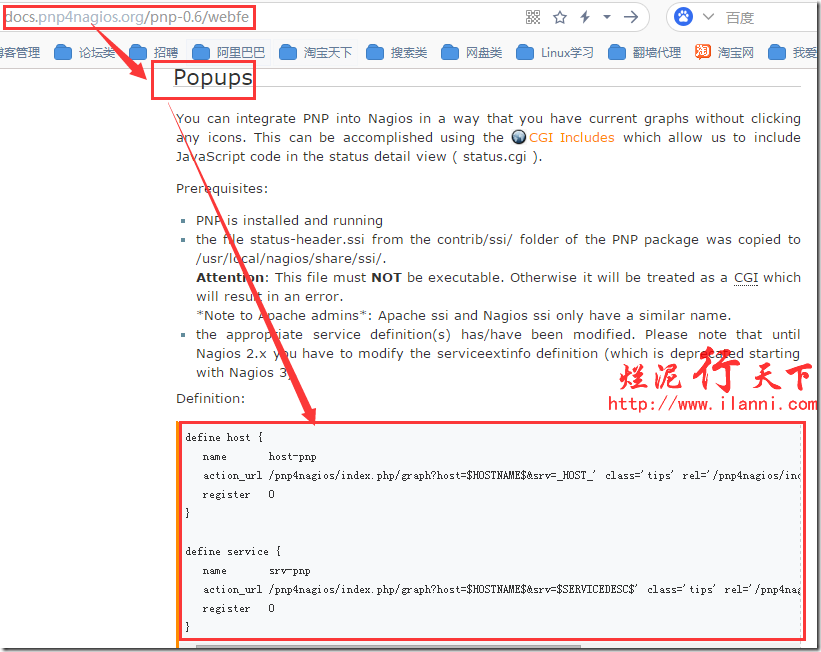

如果上面的内容你记不得,也没事的,我们可以直接从pnp4nagios官网查看。如下:

http://docs.pnp4nagios.org/pnp-0.6/webfe

clip_image070

8.4 配置主机cfg文件

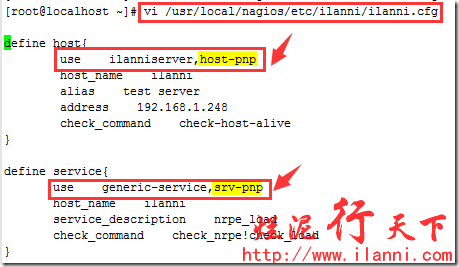

以上文件全部配置完毕后,我们现在添加一台主机。如下:

vi /usr/local/nagios/etc/ilanni/ilanni.cfg

define host{

use ilanniserver,host-pnp

host_name ilanni

alias test server

address 192.168.1.248

check_command check-host-alive

}

define service{

use generic-service,srv-pnp

host_name ilanni

service_description nrpe_load

check_command check_nrpe!check_load

}

clip_image071

九、查看pnp4nagios绘制图形

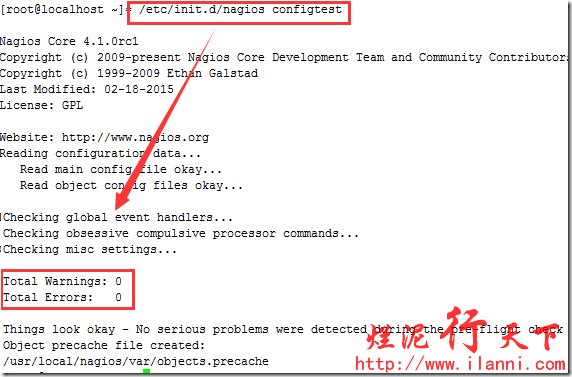

nagios配置完毕后,我们来检查下nagios配置是否正确。如下:

/etc/init.d/nagios configtest

clip_image072

通过上图,我们可以看到nagios配置是没有问题的。

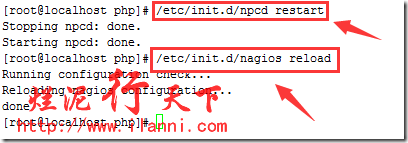

现在我们来重新启动pnp4nagios和nagios,如下:

/etc/init.d/npcd restart

/etc/init.d/nagios reload

clip_image073

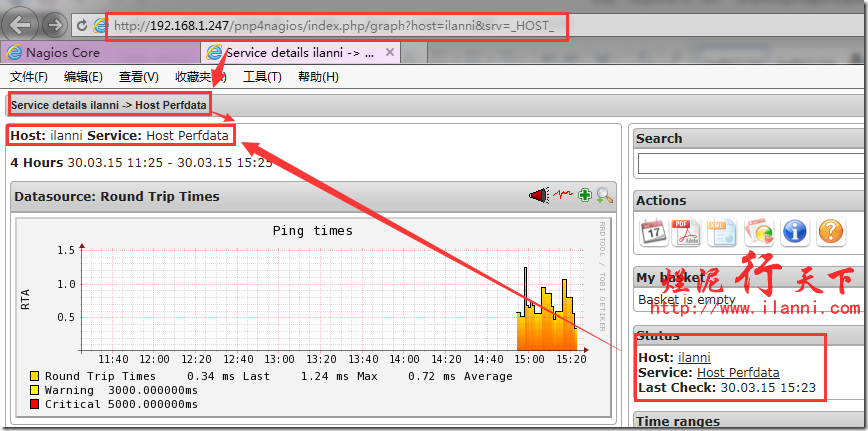

现在我们登录nagios进行查看,先来看看pnp4nagios绘制主机的性能图,如下:

clip_image074

clip_image075

clip_image076

通过上面三张图,我们可以很明显的看出pnp4nagios已经把主机的相关数据进行绘图。

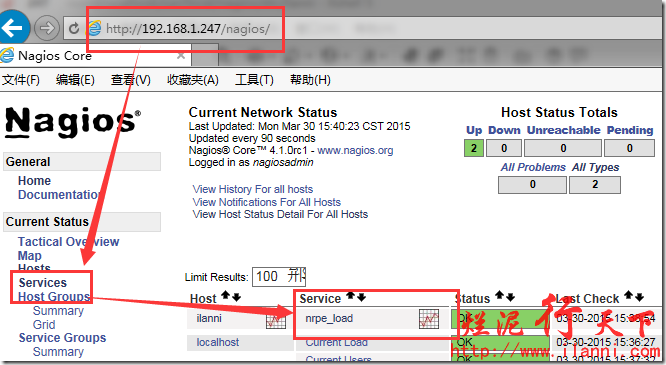

然后再来看看pnp4nagios绘制服务的性能图,如下:

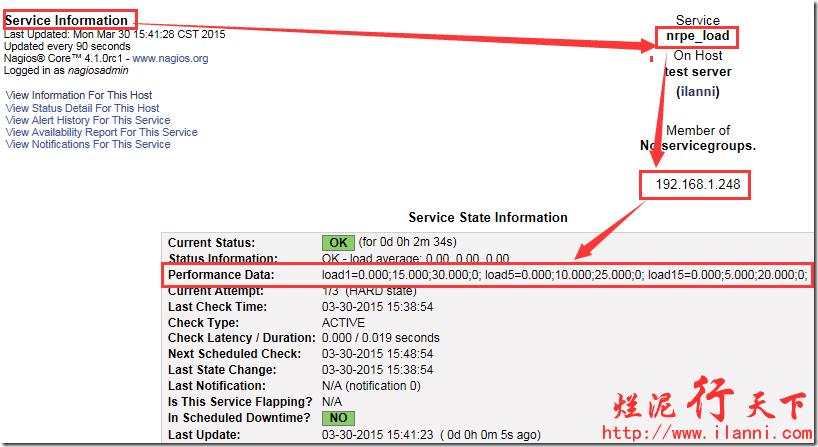

clip_image077

clip_image078

clip_image079

通过上面三张图,我们可以很明显的看出pnp4nagios已经把服务的相关数据进行绘图。

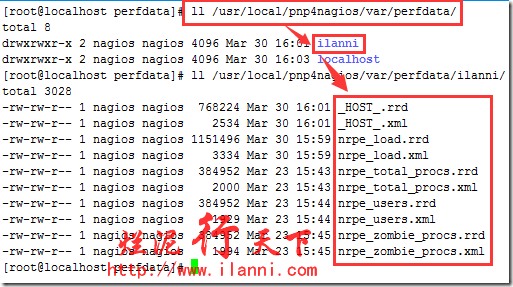

最后,我们再来查看下pnp4nagios把数据存放的位置。如下:

ll /usr/local/pnp4nagios/var/perfdata/

ll /usr/local/pnp4nagios/var/perfdata/ilanni

clip_image080

到此有关pnp4nagios绘制nagios性能的图形已经全部完成。

未经允许不得转载:烂泥行天下 » 烂泥:学习Nagios(四):pnp4nagios图形化绘制nagios数据

赞 (17) 打赏

如果觉得我的文章对您有用,请随意打赏。您的支持将鼓励我继续创作!

支付宝扫一扫打赏

微信扫一扫打赏
