【转】HP cq40 笔记本拆机详细教程

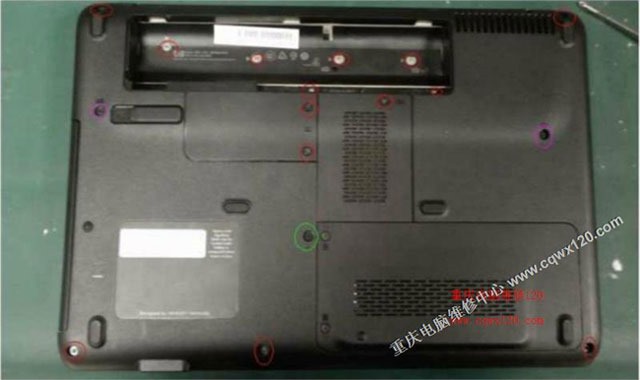

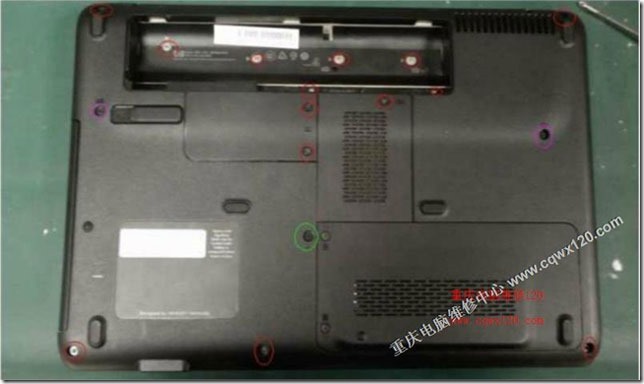

1、首先把笔记本电池拆掉。将后面所有可以看到的螺丝全部拆掉。绿色的固定光驱的螺丝,把这颗螺丝拧掉就直接可以把光驱拉出来了。电池后面的几颗螺丝全部拆掉。记得把拧下的螺丝分类放置,方便装机回去更方便。

clip_image001

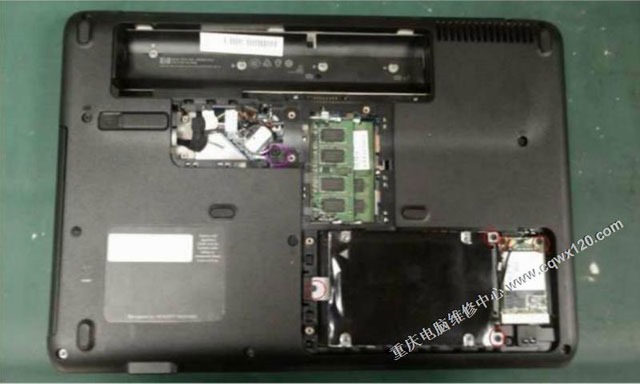

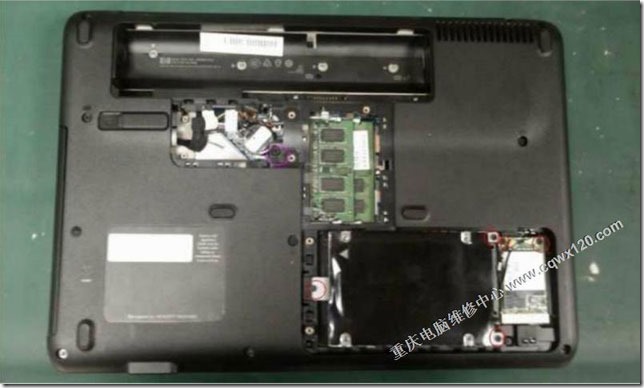

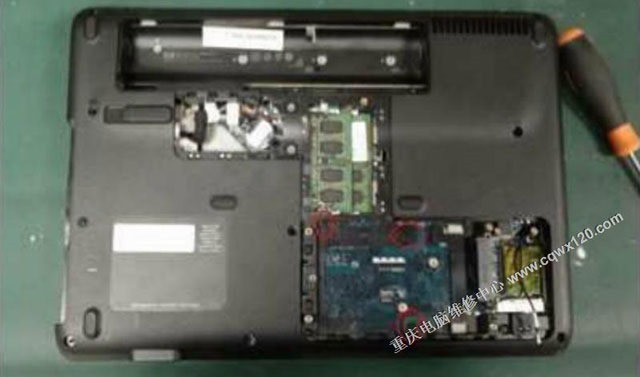

2、拆下下面图中的3个盖子,我们就可以看到内存条,硬盘和无线网卡了。紫色圈中是键盘螺丝,取下上图标注的两颗,一共3棵螺丝。键盘螺丝丁也拆卸完毕。然后拆下硬盘的3个螺丝。在把硬盘向左侧用力推,硬盘便可以轻松拆掉(但是有的硬盘固定比较紧,不要害怕,这是非常正常的,只需用力向左推就可以了)硬盘旁边是无线网卡,去掉天线和2个螺丝就可以取下!

记得在取下无线网卡前,一定记住无线网卡两个线的线序,一般上面都标注有1.2,上的时候,一定看清楚,不要上错了。

clip_image002

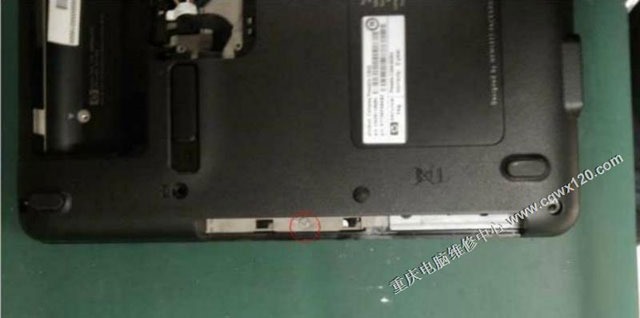

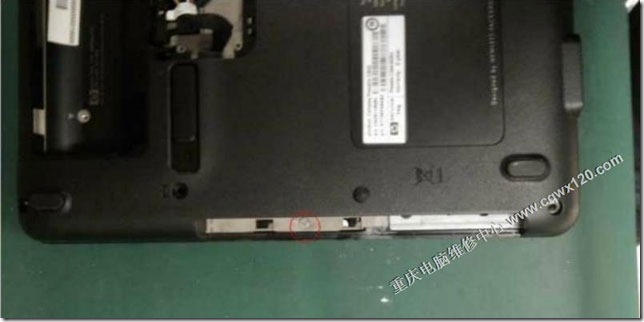

3、这张图大家看不清楚,因为是局部的。这个拿出光驱后的图。把光驱拿出,光驱下面有一个螺丝,是固定前面壳子的,很隐蔽。(一般都忘记这里)硬盘拆下后,硬盘底下有3棵,(不经意也容易忘哦,请大家一定仔细检查下哟,不要把自己的电脑拆坏了哈)

clip_image003

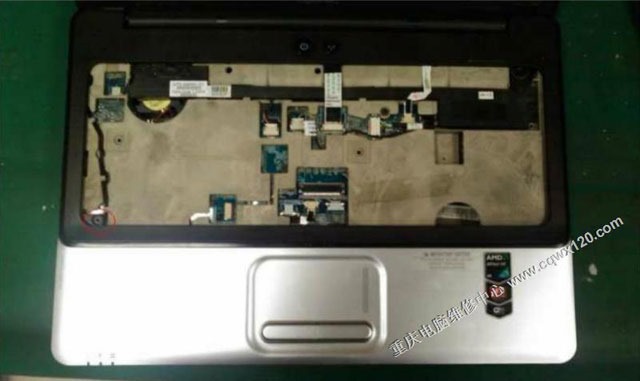

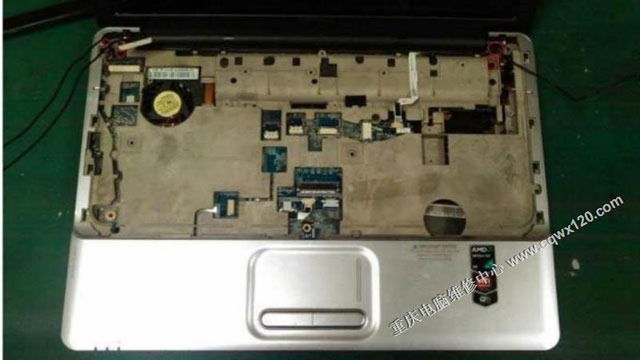

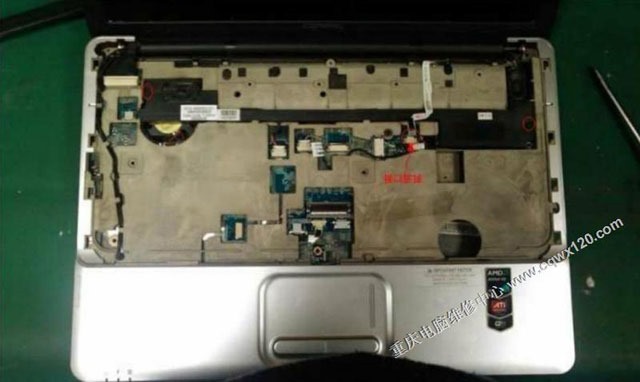

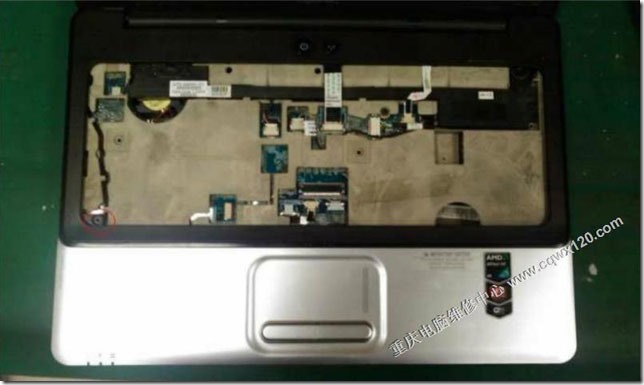

拆完这几个,根本后面就都拆开完成了正面把屏幕翻开,把键盘从顶向上提。键盘可以拆下。然后把键盘排线卡子翻开,就可以去下键盘了 (留意:有的键盘也很难拆,无从下手。可以用小一字螺丝刀窍下,但是小心别弄出伤痕)键盘取下后,在左下册有个螺丝取下。边框就可以取下了。取下时向上↑用力,这里遗忘标注了,还有开关线,记得要拔下!一看就知道的。

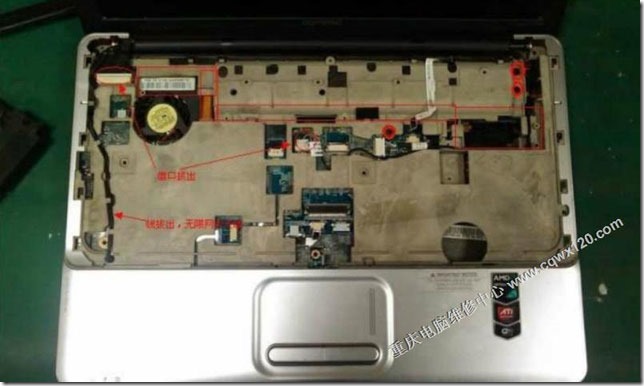

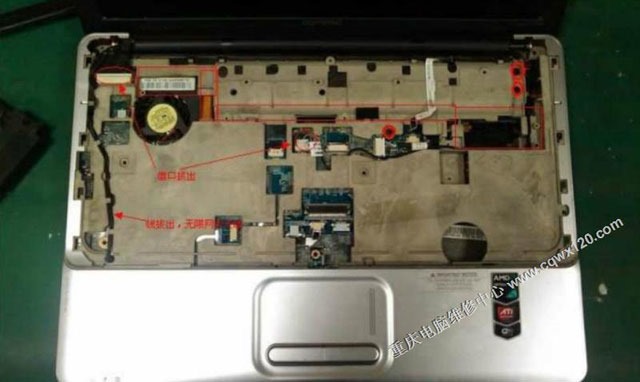

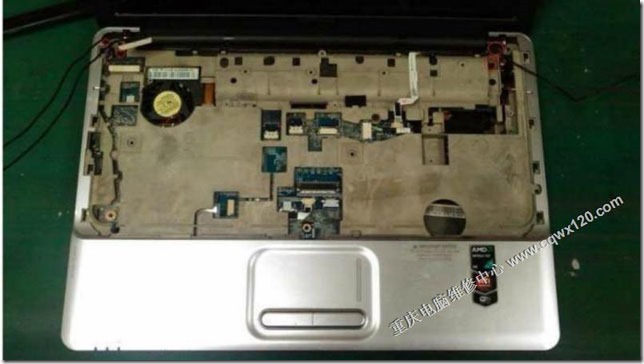

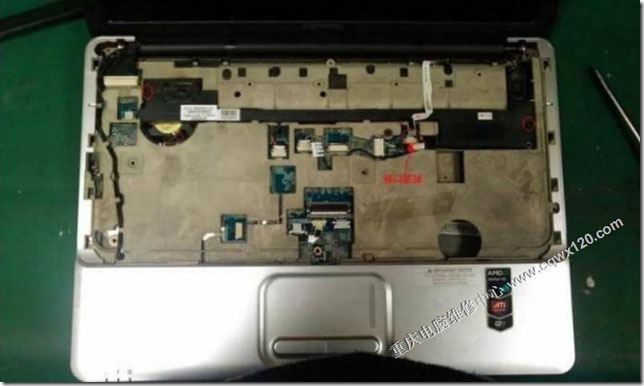

边框取下,就可以去喇叭了。喇叭上有2棵。喇叭上面有跟排线,休眠传感器排线拔下,喇叭就可以取下了取下喇叭,我们就要把屏幕取下了、有3跟线要拔出,一个是屏线。一个是摄像头的线,没有摄像头的就没有那线了。还有2根是后面的无线网卡天线。(之前曾经把无限网卡取下了,把天线穿过来取下就OK了。还有6颗螺丝,左右瓶轴个2棵共4棵,壳子上有3棵,(首要左边瓶轴螺丝在屏线下面,留意下) 屏轴螺丝。 有一点没有标注(在中心,触摸板排线,取下。键盘下面的螺丝一定要拆掉哟)

clip_image004

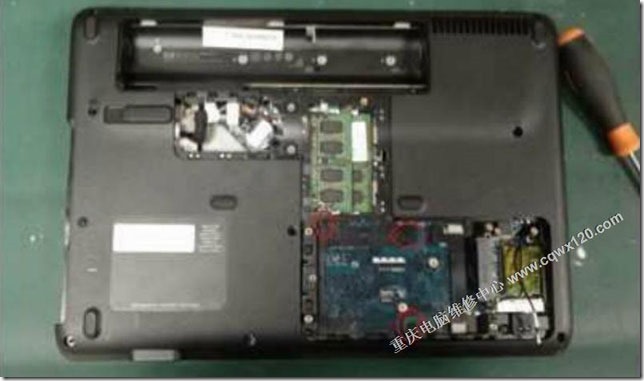

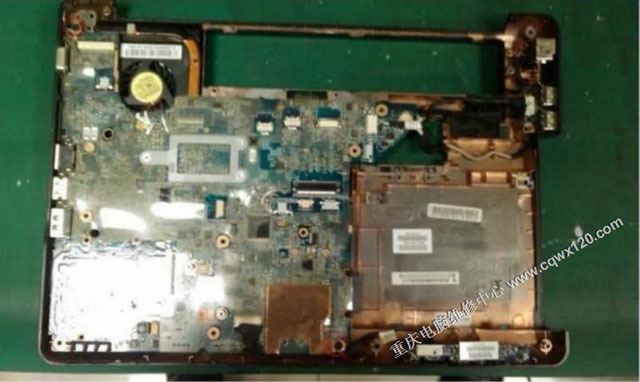

取下壳子后,就可以看到内部构造了,主板上有2颗固定螺丝,一个在左上↖。。一个在右下↘ 没有标注线,这里增补下吧(有4根线,右上2跟,一个是USB衔接线,在USB线接口下面是电源线。

clip_image005

地位在主板的反面!还有一根是音频托言线,在主板下面,中心部位。很好找的,还有一个就是电扇线了。

clip_image006

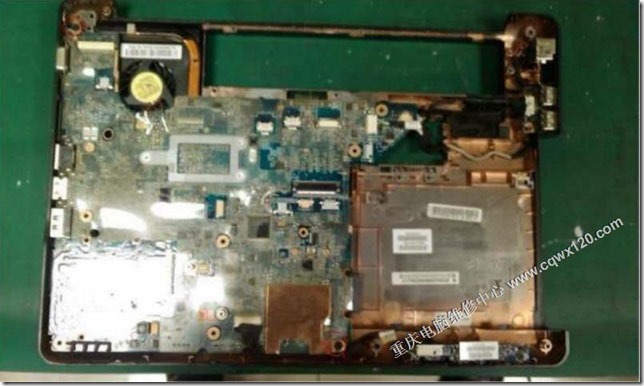

在电扇上面)都拔去,就可以取下主板了。取主板时分是从右面垂直向上抬起,由于右面有USB托言和网线,视频托言等。

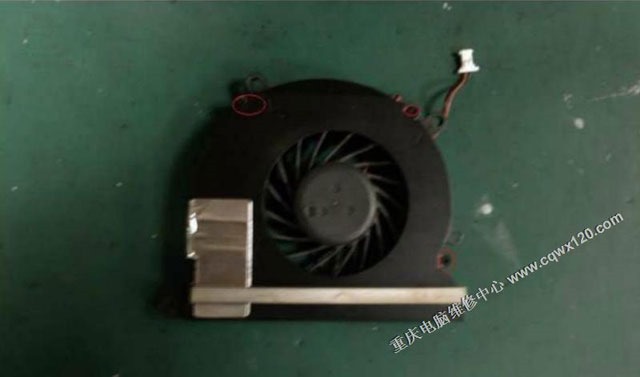

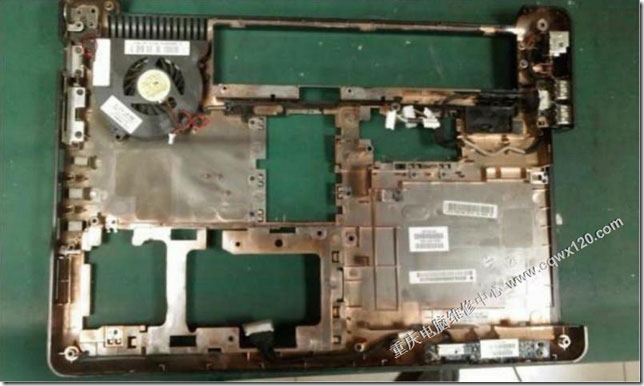

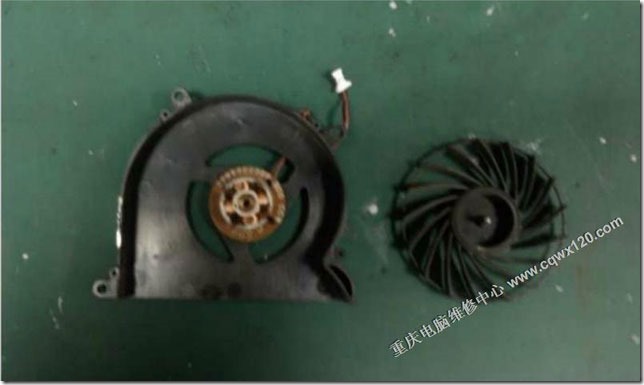

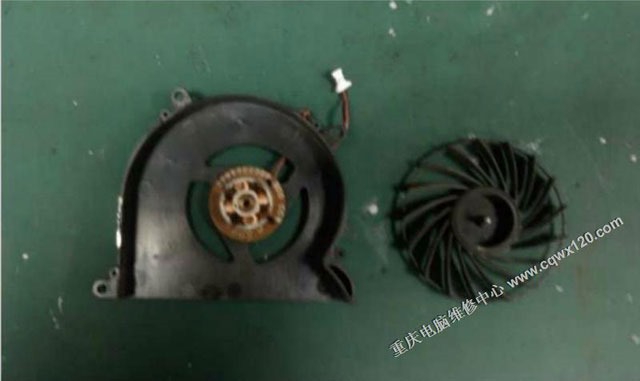

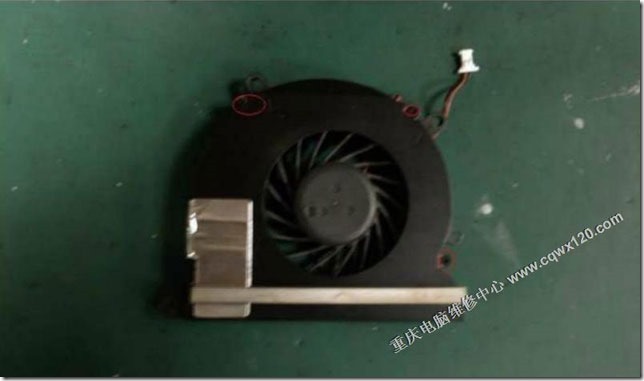

主板取下就剩电扇了,电扇有2棵固定螺丝,取下即可洁净电扇,电扇上有3可小螺丝,要用挂钟螺丝刀取下即可。取下即可翻开电扇内部。

电扇翻开后,扇叶可以取下,便利加油。直接向上拔出就可以取下。之后我们就可以洁净了。哈哈

clip_image007

clip_image008

clip_image009clip_image010clip_image008[1]clip_image011clip_image012

最后祝大家都拆机快乐,呵呵。。。
